तरल प्रवाह मीटर पर क्लैंप क्या लाभ प्रदान करता है?

संक्षारक रसायनों से निपटने वाले विनिर्माण कार्यों को बार-बार चुनौती का सामना करना पड़ता है: पारंपरिक इनलाइन फ्लो मीटरों को पाइपों में काटने की आवश्यकता होती है, जिससे श्रमिकों को स्थापना और रखरखाव के दौरान खतरनाक सामग्रियों का सामना करना पड़ता है। तरल प्रवाह मीटर पर क्लैंप अल्ट्रासोनिक तकनीक का उपयोग करके पाइप के बाहर से प्रवाह को मापकर, लीक, संदूषण या सिस्टम की खराबी के जोखिम को समाप्त करके इसे हल करता है। माप दृष्टिकोण में यह मौलिक बदलाव परिचालन और वित्तीय लाभ प्रदान करता है जो स्थापना सुविधा से कहीं अधिक है।

मूल मूल्य प्रस्ताव: समझौता किए बिना परिचालन निरंतरता

फ्लो मीटर पर क्लैंप स्थापित किया जा सकता है और सेवा को बाधित किए बिना, पाइप में कटौती किए बिना, या संचालन बंद किए बिना एक घंटे के भीतर स्थापित किया जा सकता है। यह क्षमता बदल देती है कि सुविधाएं प्रवाह माप परिनियोजन तक कैसे पहुंचती हैं। 40 माप बिंदुओं पर इन उपकरणों को लागू करने वाले एक मध्यम आकार के रासायनिक प्रसंस्करण संयंत्र ने अनुमानित 320 घंटे के उत्पादन डाउनटाइम से बचा लिया, जो सामान्य थ्रूपुट दरों के आधार पर $ 180,000 के संरक्षित राजस्व में तब्दील हो गया।

स्वामित्व की कुल लागत का विश्लेषण करते समय आर्थिक गणना सम्मोहक हो जाती है। क्योंकि इन मीटरों में कोई हिलने वाला भाग नहीं होता है और वे कभी भी आंतरिक तरल पदार्थ को नहीं छूते हैं, वे रखरखाव की आवश्यकताओं को बहुत कम या समाप्त कर देते हैं और समय के साथ टूट-फूट का अनुभव नहीं करते हैं। फॉरेस्टर की 2024 औद्योगिक उपकरण रिपोर्ट से उद्योग डेटा इंगित करता है कि प्रौद्योगिकी पर क्लैंप तैनात करने वाली सुविधाएं पांच साल की परिचालन अवधि में इनलाइन विकल्पों की तुलना में रखरखाव श्रम लागत को 60 - 75% तक कम कर देती हैं।

महत्वपूर्ण वित्तीय प्रभाव क्षेत्र:

स्थापना या हटाने के दौरान शून्य प्रक्रिया शटडाउन की आवश्यकता होती है

वेल्डिंग, कटिंग और विशेष स्थापना श्रम का उन्मूलन

गीले घटकों के लिए कोई प्रतिस्थापन भाग नहीं

रिसाव के जोखिम में कमी के कारण बीमा प्रीमियम में कमी

सिस्टम निरीक्षणों के बीच विस्तारित अंतराल

परिचालन उत्कृष्टता के तीन स्तंभ

स्तंभ 1: स्थापना लचीलापन और गति

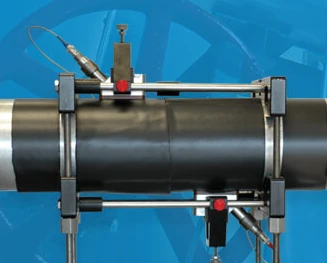

तैनाती यांत्रिकी सावधानीपूर्वक जांच के योग्य है। अल्ट्रासोनिक फ्लो मीटर पर क्लैंप स्थापना के दौरान पाइप काटने की आवश्यकता के बिना बाहरी रूप से पाइप से जुड़ जाता है, जिससे प्रक्रिया में रुकावट या मापे जा रहे तरल पदार्थ के संदूषण के बिना जुड़ाव की अनुमति मिलती है। जो चीज़ इसे विशेष रूप से मूल्यवान बनाती है वह केवल प्रारंभिक स्थापना नहीं है, बल्कि डाउनस्ट्रीम परिचालन लचीलापन है।

एक फार्मास्युटिकल विनिर्माण सुविधा पर विचार करें जिसे एफडीए निरीक्षण तैयारी के दौरान कई उत्पादन लाइनों में प्रवाह दरों को मान्य करने की आवश्यकता है। मीटरों पर पोर्टेबल क्लैंप का उपयोग करके, इंजीनियरों ने परिवर्तन आदेश जमा किए या डाउनटाइम शेड्यूल किए बिना दो दिनों में 23 अलग-अलग बिंदुओं को मापा। इनलाइन मीटर का उपयोग करके समान सत्यापन के लिए तीन सप्ताह के समन्वित शटडाउन और प्रत्यक्ष लागत में अनुमानित $85,000 की आवश्यकता होगी।

मीटर पर एक एकल क्लैंप का उपयोग विभिन्न पाइप आकारों और तरल पदार्थों पर किया जा सकता है, दोहरे चैनल मीटर ट्रांसड्यूसर के दूसरे सेट का उपयोग करके दो अलग-अलग पाइपों में प्रवाह को मापने में सक्षम हैं। यह बहुमुखी प्रतिभा पारंपरिक प्रौद्योगिकी के साथ असंभव माप रणनीतियों को सक्षम बनाती है। कंपनियां दक्षता संबंधी समस्याओं के निदान के लिए सामरिक माप कार्यक्रम तैनात करती हैं, {{3}अस्थायी रूप से मीटर स्थापित करती हैं, फिर उन्हें अन्य समस्या वाले क्षेत्रों में स्थानांतरित करती हैं, उपकरणीकरण आरओआई को अधिकतम करती हैं।

स्तंभ 2: चुनौतीपूर्ण वातावरण में मापन अखंडता

मीटरों पर लगा क्लैंप कुछ पारंपरिक मीटरों की तुलना में बेहतर सटीकता प्रदान करता है, यहां तक ​​​​कि छोटी मात्रा में कणों के साथ या तापमान, चिपचिपाहट, घनत्व या दबाव में परिवर्तन के साथ तरल पदार्थ को मापने पर भी। आधुनिक ट्रांज़िट -समय तकनीक, विशेष रूप से 2025 उन्नत मॉडल में, पाइप के आकार और द्रव विशेषताओं के आधार पर ±0.5% से ±2% सटीकता प्राप्त करती है।

इस प्रदर्शन के अंतर्निहित तंत्र में परिष्कृत सिग्नल प्रोसेसिंग शामिल है। डिवाइस का उपयोग करता हैअल्ट्रासोनिक प्रवाह मीटरप्रवाह वेग का पता लगाने के लिए सेंसर, जिसमें ध्वनि तरंगें तरल पदार्थ के माध्यम से अपस्ट्रीम और डाउनस्ट्रीम दोनों में यात्रा करती हैं, प्रवाह दिशा के कारण अपस्ट्रीम तरंगें धीमी गति से चलती हैं जबकि डाउनस्ट्रीम तरंगें तेज गति से चलती हैं। वर्तमान पीढ़ी की इकाइयों में उन्नत एल्गोरिदम पाइप की दीवार की मोटाई में भिन्नता, द्रव संपत्ति में परिवर्तन और पर्यावरणीय कारकों के लिए क्षतिपूर्ति करते हैं जो पहले माप सटीकता को सीमित करते थे।

वास्तविक-विश्व प्रदर्शन सत्यापन:

तीन डेटा केंद्रों में कूलिंग सिस्टम संचालित करने वाली B2B SaaS कंपनी ने ऊर्जा निगरानी के लिए मीटरों पर क्लैंप स्थापित किया। 18 महीनों में, मीटरों ने समायोजन के बिना ±1% के भीतर अंशांकन बनाए रखा, जबकि आसन्न लूप में लीगेसी इनलाइन टरबाइन मीटरों को तीन पुन: अंशांकन चक्रों की आवश्यकता होती है। टाली गई अंशांकन लागत ($2,400 प्रति चक्र प्रति मीटर) सिस्टम की खरीद मूल्य पर तय सीमा से अधिक हो गई।

अपशिष्ट जल अनुप्रयोगों के लिए, बिना किसी न्यूनतम प्रवाह आवश्यकता वाले उपकरण 1 सेमी/सेकेंड तक के प्रवाह वेग को सटीक रूप से रिकॉर्ड कर सकते हैं, जो न्यूनतम उपयोग के घंटों के दौरान रिसाव का पता लगाने के लिए महत्वपूर्ण है। इस संवेदनशीलता ने एक जर्मन नगर पालिका को वितरण नेटवर्क लीक से होने वाली वार्षिक जल क्षति में €127,000 की पहचान करने में सक्षम बनाया जो केवल कम मांग अवधि के दौरान हुई थी।

स्तंभ 3: रासायनिक अनुकूलता और सुरक्षा संवर्धन

मीटरों पर लगे क्लैंप में कोई गीला भाग नहीं होता है, जिससे रासायनिक अनुकूलता में कोई समस्या नहीं होती है और किसी हिलने-डुलने वाले भाग या रखरखाव की आवश्यकता नहीं होती है। यह मौलिक डिज़ाइन लाभ आक्रामक रसायनों, उच्च शुद्धता वाली फार्मास्यूटिकल्स, या खाद्य ग्रेड उत्पादों को संभालने वाली सुविधाओं के लिए जोखिम प्रोफाइल को दोबारा आकार देता है जहां संदूषण की रोकथाम महत्वपूर्ण है।

सल्फ्यूरिक एसिड डेरिवेटिव का प्रसंस्करण करने वाले एक विशेष रसायन निर्माता ने प्रौद्योगिकी पर स्विच करने के बाद सालाना छह इनलाइन मीटर विफलता की घटनाओं को समाप्त कर दिया। पिछली विफलताओं के लिए आपातकालीन शटडाउन, ख़तरनाक टीम की तैनाती और ईपीए घटना रिपोर्टिंग की आवश्यकता थी {{1}प्रत्येक की लागत उत्पादन घाटे से परे प्रत्यक्ष प्रतिक्रिया व्यय में $15,000-$40,000 थी।

सुरक्षा संबंधी निहितार्थ रासायनिक जोखिम से कहीं आगे तक फैले हुए हैं। वेल्डिंग न होने का अर्थ है कोई अतिरिक्त भाग न होना, श्रम और लागत दोनों की बचत के साथ-साथ रिसाव और संदूषण को भी रोकना। विस्फोटक वातावरण में सुविधाओं से विशेष रूप से लाभ होता है। स्थापना के लिए किसी तप्त कर्म परमिट, संपीड़ित प्रणाली अलगाव, या ज्वलनशील प्रक्रिया धाराओं के पास इग्निशन स्रोतों की उपस्थिति की आवश्यकता नहीं होती है।

परिनियोजन संबंधी विचार: जहां प्रौद्योगिकी वास्तविकता से मिलती है

पाइप और द्रव आवश्यकताएँ

सभी अनुप्रयोग प्रौद्योगिकी पर समान रूप से प्रभाव नहीं डालते। प्रदर्शन काफी हद तक पाइप सामग्री, दीवार की स्थिति और द्रव विशेषताओं पर निर्भर करता है। बिल्डअप या असामान्य दीवार मोटाई वाले पाइप रीडिंग को प्रभावित कर सकते हैं, हालांकि उचित स्थापना और अंशांकन के साथ, फ्लो मीटर पर क्लैंप पारंपरिक घुसपैठ मीटर के बराबर डेटा प्रदान करते हैं।

इष्टतम तैनाती की स्थिति:

पाइप सामग्री: कार्बन स्टील, स्टेनलेस स्टील, पीवीसी, तांबा, पीवीडीएफ, पीटीएफई

पाइप का आकार: 0.5 इंच से 160 इंच व्यास (मॉडल-निर्भर)

द्रव आवश्यकताएँ: सजातीय तरल पदार्थ<5% gas or particulate content for transit-time models

स्थापना स्थान: सीधा पाइप न्यूनतम प्रवाह गड़बड़ी के साथ चलता है

प्रोसोनिक फ्लो पी 500 जैसी उन्नत इकाइयां फ्लोडीसी फ़ंक्शन के कारण छोटे इनलेट रन के साथ माउंट होने पर भी सटीकता बनाए रखती हैं, और उच्च तापमान सेंसर के साथ 550 डिग्री तक तरल पदार्थ को माप सकती हैं। इन क्षमताओं ने पहले से इनलाइन समाधानों की आवश्यकता वाले औद्योगिक क्षेत्रों में प्रयोज्यता पर दबाव का विस्तार किया।

सटीकता सीमाएँ और शमन

बाहरी माउंटिंग से इनलाइन मीटर की तुलना में माप संबंधी विसंगतियां हो सकती हैं, खासकर अनियमित प्रवाह स्थितियों या अलग-अलग तरल संरचना वाले पाइपों में। इन सीमाओं को समझना उचित प्रौद्योगिकी चयन का मार्गदर्शन करता है।

मीटरों पर ट्रांज़िट {{0}टाइम क्लैंप के लिए स्वच्छ, एकल {{1}चरण तरल पदार्थ की आवश्यकता होती है। निलंबित ठोस या महत्वपूर्ण बुलबुले सामग्री वाले गंदे तरल पदार्थों के लिए, प्रवाह मीटर पर डॉपलर क्लैंप अल्ट्रासोनिक तरंगों को संचारित करके काम करता है जो प्रवाह वेग की गणना करने के लिए आवृत्ति परिवर्तन का उपयोग करके बहते तरल पदार्थ में कणों या बुलबुले द्वारा वापस प्रतिबिंबित होते हैं। हालाँकि, सटीकता द्रव वेग से गति करने वाले कणों पर निर्भर करती है -एक ऐसी स्थिति जिसकी सभी अनुप्रयोगों में गारंटी नहीं है।

स्थापना गुणवत्ता नाटकीय रूप से प्रदर्शन को प्रभावित करती है। ट्रांसड्यूसर स्थिति, युग्मन यौगिक अनुप्रयोग, और सेंसर स्थानों पर पाइप की स्थिति सभी सिग्नल गुणवत्ता को प्रभावित करते हैं। व्यावसायिक स्थापना या व्यापक प्रशिक्षण प्रौद्योगिकी सीमाओं के बजाय तैनाती के कारण होने वाली अधिकांश सटीकता समस्याओं को समाप्त कर देता है।

औद्योगिक क्षेत्रों में रणनीतिक अनुप्रयोग

जल और अपशिष्ट जल अवसंरचना

अल्ट्रासोनिक फ्लो मीटर पर क्लैंपस्थापना में आसानी, न्यूनतम रखरखाव और कम सिस्टम डाउनटाइम में महत्वपूर्ण लाभ प्रदान करते हैं, जो उन्हें जल प्रबंधन अनुप्रयोगों के लिए आदर्श बनाते हैं। नगर निगम के जल अधिकारी इन उपकरणों का उपयोग रिसाव का पता लगाने के कार्यक्रमों, जिला मीटरिंग और सेवा को बाधित किए बिना खपत की निगरानी के लिए करते हैं।

जर्मनी के वुपर्टल शहर ने निरंतर निगरानी के लिए लोरावन के माध्यम से जुड़े मीटरों पर क्लैंप का एक नेटवर्क तैनात किया। इन मीटरों के लिए किसी पाइपलाइन संशोधन या व्यापक सिविल इंजीनियरिंग कार्यों की आवश्यकता नहीं होती है, जिससे जनता और पर्यावरण के लिए व्यवधान को कम करते हुए स्थापना लागत और समय कम हो जाता है। सिस्टम ने तैनाती के तीन महीनों के भीतर दैनिक जल उत्पादन के 12% का प्रतिनिधित्व करने वाले रिसाव की पहचान की।

रासायनिक प्रसंस्करण और पेट्रोकेमिकल्स

मीटरों पर अल्ट्रासोनिक क्लैंप किसी भी समय, कठिन स्थानों पर और शून्य प्रक्रिया संदूषण के साथ स्थापित किया जा सकता है। यह क्षमता उन रासायनिक संयंत्रों में आवश्यक साबित होती है जहां उत्पाद शुद्धता की आवश्यकताएं या विस्फोटक वातावरण वर्गीकरण इनलाइन इंस्ट्रूमेंटेशन विकल्पों को प्रतिबंधित करते हैं।

एक विशेष पॉलिमर निर्माता को पायरोफोरिक अभिकर्मकों को संभालने वाले 14 स्थानों में प्रवाह माप की आवश्यकता थी। इंस्टॉलेशन पर क्लैंप ने खतरनाक वर्गीकृत क्षेत्रों में तप्त कर्म को समाप्त कर दिया, जिससे परियोजना की अनुमति का समय नौ सप्ताह से घटकर तीन दिन हो गया। संपीड़ित शेड्यूल ने उत्पादन अनुकूलन पहल को सक्षम किया जिससे वार्षिक दक्षता लाभ में $320,000 उत्पन्न हुए।

एचवीएसी और बिल्डिंग सिस्टम

बिल्डिंग डिज़ाइन और निर्माण पेशेवर मीटर पर क्लैंप पसंद करते हैं क्योंकि वे सटीक जल प्रबंधन के लिए लगातार सटीक माप प्रदान करते हैं और स्वामित्व की कम लागत होती है। व्यावसायिक भवनों में ऊर्जा प्रबंधन प्रणालियाँ इन उपकरणों को किरायेदार उप-मीटरिंग, कूलिंग टॉवर निगरानी और दक्षता सत्यापन के लिए तैनात करती हैं।

1.2 मिलियन वर्ग फुट के कार्यालय परिसर में 40 किरायेदार स्थानों की सेवा के लिए ठंडे पानी के लूपों में मीटरों पर क्लैंप लागू किया गया। गैर-इनवेसिव इंस्टॉलेशन ने वास्तुशिल्प फिनिश को संरक्षित किया और किरायेदार के व्यवधान से बचा लिया। मापन डेटा ने सटीक लागत आवंटन को सक्षम किया और वार्षिक ऊर्जा अपशिष्ट में $180,000 उत्पन्न करने वाले सिस्टम असंतुलन की पहचान की।

सेमीकंडक्टर और फार्मास्युटिकल विनिर्माण

उच्च -शुद्धता प्रक्रिया आवश्यकताएँ संदूषण की रोकथाम को सर्वोपरि बनाती हैं। मीटर पर क्लैंप संक्षारक तरल पदार्थों के लिए समाधान है जहां सामग्री अनुकूलता एक मुद्दा है और स्वच्छता वातावरण के लिए, मौजूदा पाइपिंग के बाहर स्थापित किया गया है। साफ-सुथरे कमरे के वातावरण से विशेष रूप से लाभ होता है {{3}अल्ट्रा-क्लीन पाइपिंग सिस्टम में विदेशी सामग्रियों का प्रवेश नहीं होता है।

एक फार्मास्युटिकल एपीआई निर्माता ने प्रौद्योगिकी पर क्लैंप का उपयोग करके पूरे उत्पादन सुविधाओं में विआयनीकृत पानी और विलायक प्रवाह को मापा। यह दृष्टिकोण सिस्टम सत्यापन स्थिति को बनाए रखते हुए एफडीए पीएटी (प्रक्रिया विश्लेषणात्मक प्रौद्योगिकी) आवश्यकताओं को पूरा करता है। इनलाइन मीटर स्थापना के लिए प्रति उत्पादन लाइन लगभग $150,000 की लागत से पुनर्वैधीकरण की आवश्यकता होगी।

स्वामित्व विश्लेषण की कुल लागत

पांच-वर्षीय वित्तीय तुलना

जीवनचक्र लागतों के विश्लेषण से पता चलता है कि प्रौद्योगिकी पर लगाम वित्तीय लाभ प्रदान करती है:

प्रारंभिक पूंजी निवेश:

सिस्टम पर क्लैंप (प्रति बिंदु): विशिष्टताओं के आधार पर $2,500-$8,000

इनलाइन चुंबकीय मीटर: $1,800-$5,000 (केवल डिवाइस)

इनलाइन स्थापना लागत: $3,000-$12,000 (कटिंग, वेल्डिंग, डाउनटाइम)

स्थापना लागत पर दबाव: $200-$800 (बढ़ता श्रम)

वार्षिक परिचालन लागत:

रखरखाव पर क्लैंप: $50-$150 (सेंसर की सफाई, सत्यापन)

इनलाइन रखरखाव: $400-$1,200 (पुनः अंशांकन, सील प्रतिस्थापन, सेंसर सफाई)

रखरखाव के लिए डाउनटाइम: $0 क्लैंप ऑन बनाम $800-$3,000 इनलाइन

पांच वर्षों में, 20 माप बिंदुओं वाली एक सुविधा इनलाइन प्रौद्योगिकी के बजाय क्लैंप को तैनात करने पर कुल बचत में $180,000-$420,000 प्राप्त करती है। इस गणना में रिसाव की घटनाओं, उत्पाद संदूषण की घटनाओं, या अनियोजित शटडाउन से होने वाली लागत को शामिल नहीं किया गया है - जो इनलाइन इंस्टॉलेशन के साथ अधिक बार होता है।

आरओआई त्वरण कारक

कुछ परिचालन संदर्भ वित्तीय रिटर्न को बढ़ाते हैं:

उच्च-मूल्य उत्पाद धाराएँ:जब मापे गए तरल पदार्थों की कीमत $50-$500 प्रति गैलन होती है, तो इनलाइन मीटर सील या इंस्टॉलेशन लीक से होने वाले छोटे नुकसान से बचने से भी पर्याप्त बचत होती है।

बार-बार सिस्टम संशोधन:मीटरों पर पुनः स्थापित करने योग्य क्लैंप का उपयोग करके इनलाइन उपकरणों को पुनः स्थापित करने की तुलना में प्रति संशोधन चक्र में प्रति वर्ष 15,000-$ 40,000 की बचत होती है।

विनियामक निरीक्षण आवश्यकताएँ:आवधिक प्रवाह सत्यापन अधिदेशों (फार्मास्यूटिकल्स, खाद्य प्रसंस्करण) का सामना करने वाले उद्योग गैर-आक्रामक माप का उपयोग करके 3{1}}4x तेज सत्यापन प्राप्त करते हैं।

प्रौद्योगिकी चयन ढांचा

निर्णय मानदंड मैट्रिक्स

प्रौद्योगिकी पर क्लैंप चुनें जब:

स्थापना के लिए प्रक्रिया बंद करना महंगा या परिचालन रूप से निषेधात्मक है

संक्षारक, उच्च शुद्धता, या खतरनाक तरल पदार्थ को मापना

अस्थायी माप या पोर्टेबल सत्यापन की आवश्यकता है

इनलाइन मीटरों तक पहुंच का रखरखाव कठिन या खतरनाक है

गीली सामग्रियों के साथ रासायनिक अनुकूलता संबंधी चिंताएँ मौजूद हैं

पाइप का आकार या सामग्री इनलाइन इंस्टॉलेशन को महंगा बनाती है

इनलाइन विकल्पों पर विचार करें जब:

अभिरक्षा हस्तांतरण या राजकोषीय पैमाइश के लिए उच्चतम सटीकता की आवश्यकता होती है

भाप, मल्टीफ़ेज़ प्रवाह, या अत्यधिक वातित तरल पदार्थ को मापना

बहुत कम प्रवाह वेग (0.3 फीट/सेकंड से नीचे) को मापने की आवश्यकता होती है

पाइप की स्थिति खराब है (भारी स्केलिंग, अनियमित दीवारें)

आदर्श परिस्थितियों में दीर्घावधि -निश्चित स्थापना

कई सुविधाएं महत्वपूर्ण हिरासत हस्तांतरण बिंदुओं के लिए हाइब्रिड रणनीतियों इनलाइन मीटरों को तैनात करती हैं, परिचालन निगरानी और अनुकूलन अनुप्रयोगों के लिए उपकरणों पर क्लैंप लगाती हैं।

कार्यान्वयन सर्वोत्तम अभ्यास

सफल परिनियोजन के लिए कई कारकों पर ध्यान देने की आवश्यकता है:

साइट सर्वेक्षण और योजना:पर्याप्त सीधे पाइप रन के साथ माप स्थानों की पहचान करें (आमतौर पर 10डी अपस्ट्रीम, 5डी डाउनस्ट्रीम न्यूनतम)। दस्तावेज़ पाइप सामग्री, दीवार की मोटाई, और द्रव विशेषताएँ।

व्यावसायिक स्थापना या प्रशिक्षण:जबकि उपयोगकर्ता अनुकूल के रूप में विपणन किया गया है, इष्टतम प्रदर्शन के लिए उचित ट्रांसड्यूसर स्थिति और युग्मन की आवश्यकता होती है। प्रारंभिक व्यावसायिक स्थापना या व्यापक प्रशिक्षण माप त्रुटियों को रोकता है।

सत्यापन प्रोटोकॉल:पोर्टेबल संदर्भ मीटर का उपयोग करके या प्रक्रिया गणना के विरुद्ध तुलना करके आधारभूत सटीकता जांच स्थापित करें। आवधिक सत्यापन निरंतर प्रदर्शन सुनिश्चित करता है।

डेटा एकीकरण:मीटरों पर आधुनिक क्लैंप कई संचार प्रोटोकॉल प्रदान करते हैं। डेटा लॉगिंग के लिए पल्स आउटपुट और नियंत्रण प्रणालियों में एकीकरण के लिए 4-20 एमए आउटपुट के साथ-साथ आरएस 485 मोडबस संचार क्षमताओं से सुसज्जित इकाइयां, कुशल डेटा अधिग्रहण और प्रक्रिया नियंत्रण का समर्थन करती हैं। प्रारंभिक विनिर्देश के दौरान एकीकरण वास्तुकला की योजना बनाएं।

भविष्य का प्रक्षेप पथ और उभरती क्षमताएँ

एएमए इनोवेशन अवार्ड 2025 जीतने वाले प्रोसोनिक फ्लो पी 500 जैसे हालिया नवाचार अल्ट्रासोनिक प्रवाह माप पर क्लैंप में निरंतर प्रौद्योगिकी प्रगति को प्रदर्शित करते हैं। वर्तमान विकास कई क्षेत्रों पर केंद्रित है:

विस्तारित तापमान रेंज:उच्च तापमान सेंसर अब 550 डिग्री (1,022 डिग्री फारेनहाइट) तक माप को सक्षम करते हैं, जिससे स्टीम कंडेनसेट रिटर्न, थर्मल ऑयल सिस्टम और गर्म प्रक्रिया धाराओं में आवेदन का विस्तार होता है।

कृत्रिम बुद्धिमत्ता सिग्नल प्रोसेसिंग:मशीन लर्निंग एल्गोरिदम गैस के बुलबुले, कणों और प्रवाह प्रोफ़ाइल विकृतियों के लिए स्वचालित रूप से क्षतिपूर्ति करके चुनौतीपूर्ण तरल स्थितियों में सटीकता में सुधार करते हैं।

वायरलेस सेंसर नेटवर्क:LoRaWAN या सेल्युलर कनेक्टिविटी वाली बैटरी से चलने वाली इकाइयां बुनियादी ढांचे के निवेश के बिना दूरदराज के स्थानों या विस्तृत सुविधाओं में तैनाती की सुविधा प्रदान करती हैं।

एकीकृत निदान:उन्नत मॉडल वास्तविक समय पर पाइप की स्थिति की निगरानी प्रदान करते हैं, जंग या आंतरिक कोटिंग निर्माण से दीवार की मोटाई में परिवर्तन का पता लगाते हैं जो प्रवाह को प्रभावित कर सकते हैं या पाइप के क्षरण का संकेत दे सकते हैं।

प्रौद्योगिकी प्रगति से पता चलता है कि मीटरों पर क्लैंप पारंपरिक रूप से इनलाइन उपकरणों के वर्चस्व वाले अनुप्रयोगों में बढ़ती बाजार हिस्सेदारी पर कब्जा कर लेगा। जैसे-जैसे सटीकता में सुधार होता है और क्षमता का विस्तार होता है, गैर-आक्रामक माप के मूलभूत लाभ व्यापक अनुप्रयोग श्रेणियों के लिए उपलब्ध हो जाते हैं।

अक्सर पूछे जाने वाले प्रश्नों

तरल प्रवाह मीटर पर क्लैंप किस सटीकता को प्राप्त कर सकता है?

मीटरों पर आधुनिक क्लैंप पाइप आकार और द्रव विशेषताओं के आधार पर ±1% से ±2% के विशिष्ट प्रदर्शन के साथ ±0.5% तक सटीकता प्राप्त करते हैं। सटीकता उचित स्थापना, पाइप की स्थिति और द्रव गुणों पर निर्भर करती है। व्यावसायिक अंशांकन और सत्यापन निर्दिष्ट प्रदर्शन सुनिश्चित करते हैं।

क्या ये मीटर दोनों दिशाओं में प्रवाह माप सकते हैं?

अल्ट्रासोनिक फ्लोमीटर पर क्लैंप डाउनस्ट्रीम और अपस्ट्रीम दोनों प्रवाह माप प्रदान करता है, जिससे द्विदिश प्रवाह निगरानी सक्षम होती है। यह क्षमता रिवर्सिंग फ्लो पैटर्न वाले सिस्टम में मूल्यवान साबित होती है, जैसे हीट पंप लूप या दिशा बदलने वाले ऑपरेशन मोड वाले प्रोसेस सिस्टम।

स्थापना में आमतौर पर कितना समय लगता है?

प्रवाह मीटर पर क्लैंप प्रवाह को बाधित किए बिना या पाइपलाइन अखंडता से समझौता किए बिना जल्दी और आसानी से स्थापित किया जा सकता है। विशिष्ट इंस्टॉलेशन के लिए ट्रांसड्यूसर माउंटिंग, कपलिंग कंपाउंड एप्लिकेशन और सिस्टम कॉन्फ़िगरेशन सहित प्रति माप बिंदु 30-90 मिनट की आवश्यकता होती है। कोई पाइप संशोधन या प्रक्रिया बंद करना आवश्यक नहीं है।

क्या ये मीटर सभी पाइप सामग्रियों पर काम करते हैं?

मीटर पर क्लैंप धातु, प्लास्टिक और कंक्रीट सहित विभिन्न सामग्रियों से बने पाइपों के लिए उपयुक्त हैं। प्रदर्शन सामग्री के आधार पर भिन्न-भिन्न होता है। धातु के पाइप आम तौर पर सर्वोत्तम परिणाम प्रदान करते हैं, जबकि लाइन वाले पाइप (विशेष रूप से कंक्रीट या फाइबरग्लास लाइन वाले) सटीकता को कम कर सकते हैं। विशिष्ट सामग्री अनुकूलता के लिए निर्माता विनिर्देशों से परामर्श लें।

किस प्रकार के तरल पदार्थ को मीटर पर लगे क्लैंप से नहीं मापा जा सकता है?

मीटरों पर ट्रांजिट टाइम क्लैंप के लिए अत्यधिक गैस बुलबुले या निलंबित ठोस पदार्थों के बिना सजातीय तरल पदार्थ की आवश्यकता होती है। बुलबुले या पार्टिकुलेट वाले मल्टीफ़ेज़ तरल पदार्थों के लिए, फ्लो मीटर पर डॉपलर क्लैंप एक वैकल्पिक तकनीक प्रदान करता है। हालाँकि, बहुत गंदे घोल या उच्च गैस सामग्री वाले तरल पदार्थों के लिए इनलाइन माप विकल्पों की आवश्यकता हो सकती है।

फ्लो मीटर पर क्लैंप को कितनी बार रखरखाव की आवश्यकता होती है?

इन मीटरों में कोई हिलने वाला भाग नहीं होता है और ये कभी भी आंतरिक तरल पदार्थ को नहीं छूते हैं, जो रखरखाव आवश्यकताओं को बहुत कम या समाप्त कर देता है। विशिष्ट रखरखाव में समय-समय पर सेंसर की सफाई और वार्षिक सत्यापन जांच शामिल होती है। सामान्य ऑपरेशन के दौरान किसी पुनर्अंशांकन, सील प्रतिस्थापन, या आंतरिक घटक सेवा की आवश्यकता नहीं होती है।

चाबी छीनना

गैर-इनवेसिव इंस्टॉलेशन प्रक्रिया शटडाउन, पाइप संशोधन और संबंधित लागतों को समाप्त करता है जो इनलाइन विकल्पों के लिए प्रति माप बिंदु $10,000 से अधिक हो सकती हैं।

शून्य गीले घटक रासायनिक अनुकूलता लाभ प्रदान करते हैं और फार्मास्युटिकल, खाद्य ग्रेड और उच्च शुद्धता अनुप्रयोगों के लिए आवश्यक संदूषण जोखिमों को खत्म करते हैं।

आधुनिक इकाइयां न्यूनतम रखरखाव की आवश्यकता होने पर ±0.5% से ±2% सटीकता प्राप्त करती हैं, जिससे इनलाइन प्रौद्योगिकियों की तुलना में पांच साल की परिचालन लागत 60-75% कम हो जाती है।

रणनीतिक तैनाती परिचालन लचीलेपन को सक्षम बनाती है।
