अल्ट्रासोनिक फ्लो मीटर पर क्लैंप पाइप में कटौती किए बिना तरल और गैस प्रवाह दर को मापता है, जिससे वे उन उद्योगों के लिए आवश्यक हो जाते हैं जहां इंस्टॉलेशन डाउनटाइम महंगा होता है। ये गैर-इनवेसिव उपकरण बाहरी रूप से पाइप की दीवारों से जुड़ते हैं और प्रवाह वेग की गणना करने के लिए अल्ट्रासोनिक तरंगों का उपयोग करते हैं, जो नगर निगम के पानी की निगरानी से लेकर रासायनिक प्रसंस्करण तक के अनुप्रयोगों में काम करते हैं।
अल्ट्रासोनिक फ्लो मीटर पर क्लैंप कैसे काम करता है
फ्लो मीटर पर अल्ट्रासोनिक क्लैंप दो प्राथमिक माप प्रौद्योगिकियों के माध्यम से संचालित होता है जो ध्वनि तरंग व्यवहार के आधार पर प्रवाह दर निर्धारित करते हैं।
पारगमन-समय मापन सिद्धांत

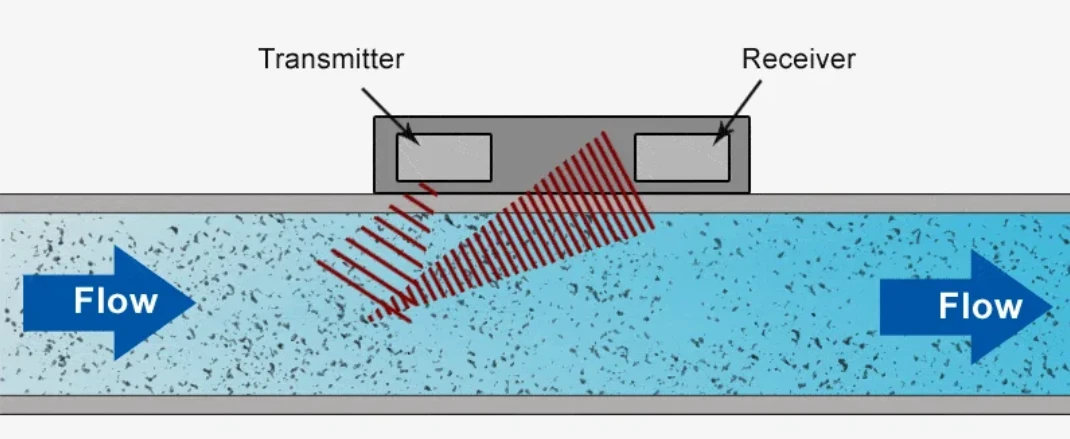

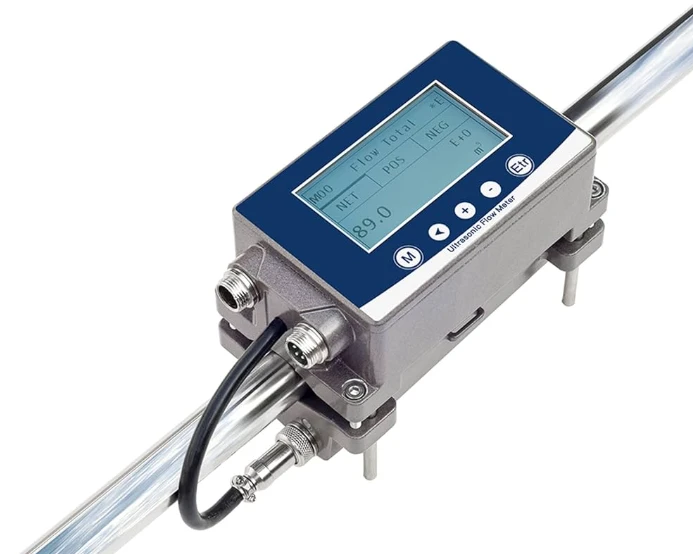

ट्रांज़िट -समय मीटर पाइपों पर बाहरी रूप से लगे दो ट्रांसड्यूसर का उपयोग करते हैं, जो अपस्ट्रीम और डाउनस्ट्रीम दोनों दिशाओं में अल्ट्रासोनिक सिग्नल भेजते हैं। जब तरल पदार्थ बहता है, तो नीचे की ओर जाने वाले सिग्नल धारा के ऊपर जाने वाले सिग्नलों की तुलना में तेजी से चलते हैं, और इस समय का अंतर सीधे प्रवाह वेग से संबंधित होता है। फिर ट्रांसमीटर पाइप क्रॉस अनुभागीय क्षेत्र के साथ वेग डेटा को जोड़कर वॉल्यूमेट्रिक प्रवाह की गणना करता है।
आधुनिक पारगमन -समय प्रणालियाँ महत्वपूर्ण सटीकता हानि के बिना ठोस सामग्री को सहन कर सकती हैं, जो कि पहले की गलत धारणाओं के विपरीत है जो उनके उपयोग को केवल स्वच्छ तरल पदार्थों तक सीमित करती हैं। यह क्षमता उनके अनुप्रयोग क्षेत्र को काफी हद तक विस्तारित करती है।
डॉपलर प्रभाव प्रौद्योगिकी
अल्ट्रासोनिक मीटरों पर डॉपलर क्लैंप अल्ट्रासोनिक तरंगों को प्रसारित करके अलग ढंग से कार्य करता है जो बहते तरल में निलंबित कणों, बुलबुले या ठोस पदार्थों को प्रतिबिंबित करता है। संचरित और परावर्तित तरंगों के बीच आवृत्ति बदलाव को डॉपलर प्रभाव के रूप में जाना जाता है, जो द्रव वेग की गणना को सक्षम बनाता है। यह डॉपलर मीटर को विशेष रूप से कीचड़, अपशिष्ट जल और अन्य कणों से भरे प्रवाह के लिए उपयुक्त बनाता है।
अल्ट्रासोनिक फ्लो मीटर क्लैंप के प्रकार का चयन द्रव विशेषताओं पर निर्भर करता है। स्वच्छ, एकल चरण वाले तरल पदार्थ पारगमन समय मॉडल के साथ सबसे अच्छा काम करते हैं, जबकि निलंबित ठोस पदार्थों वाले तरल पदार्थों के लिए डॉपलर तकनीक की आवश्यकता होती है।
प्राथमिक औद्योगिक अनुप्रयोग
प्रकार पर क्लैंप की बहुमुखी प्रतिभाअल्ट्रासोनिक प्रवाह मीटरकई क्षेत्रों में इसे अपनाने के लिए प्रेरित किया गया है, वैश्विक बाजार मूल्यांकन इस विकास प्रक्षेपवक्र को दर्शाते हैं।
नगरपालिका जल और अपशिष्ट जल प्रबंधन
नगरपालिका जल और अपशिष्ट जल सुविधाएं प्रमुख अनुप्रयोग क्षेत्रों का प्रतिनिधित्व करती हैं, जहां मीटरों पर क्लैंप पानी की आपूर्ति को दूषित किए बिना या सेवा में बाधा डाले बिना प्रवाह की निगरानी करते हैं। जल उपयोगिताएँ मौजूदा मीटर की सटीकता को सत्यापित करने, लीक का पता लगाने और जिला मीटर वाले क्षेत्रों का ऑडिट करने के लिए इकाइयों पर पोर्टेबल अल्ट्रासोनिक फ्लो मीटर क्लैंप का उपयोग करती हैं।
अपशिष्ट जल उपचार संयंत्रों को गैर-आक्रामक निगरानी से लाभ होता है जो कुशल प्रणाली प्रबंधन, रिसाव का पता लगाने और नियामक अनुपालन को सक्षम करते हुए संदूषण को रोकता है। बाहरी स्थापना संभावित खतरनाक अपशिष्ट के साथ संपर्क को समाप्त कर देती है।
तेल व गैस उद्योग
तेल और गैस क्षेत्र में महत्वपूर्ण अल्ट्रासोनिक फ्लो मीटर की मांग है, जो हिरासत हस्तांतरण अनुप्रयोगों में परिचालन उत्कृष्टता और माप सटीकता की आवश्यकता से प्रेरित है। ये मीटर प्रक्रिया बंद किए बिना पाइपलाइनों में हाइड्रोकार्बन प्रवाह को मापते हैं, जो उत्पादन रुकावटों की उच्च लागत को देखते हुए विशेष रूप से मूल्यवान है।
अनुप्रयोगों में भूमिगत भंडारण सुविधाओं में इंजेक्शन और निकासी के दौरान प्राकृतिक गैस माप, गैस टरबाइन इनलेट्स में बड़े पैमाने पर प्रवाह माप, और रिसाव का पता लगाने के लिए जलविद्युत संयंत्र पेनस्टॉक पाइपलाइनों पर प्रवाह निगरानी शामिल है।
रासायनिक प्रसंस्करण
रासायनिक सुविधाएं संक्षारक और खतरनाक पदार्थों के लिए तरल प्रवाह मीटर पर क्लैंप का उपयोग करती हैं जहां सामग्री अनुकूलता पारंपरिक इनलाइन मीटर के लिए चुनौतियां पैदा करती है। गैर-संपर्क माप दृष्टिकोण उन रसायनों के लिए आदर्श साबित होता है जो पारंपरिक प्रवाह मीटर के सेंसर तत्वों को नुकसान पहुंचा सकते हैं।
आक्रामक रसायनों के संपर्क में आए बिना उपकरणों के प्रवाह को मापने की क्षमता रखरखाव लागत और सुरक्षा जोखिमों को काफी हद तक कम कर देती है।
एचवीएसी और जिला ऊर्जा प्रणाली
जिला ऊर्जा अनुप्रयोग भवन प्रबंधन प्रणालियों में ठंडे पानी, गर्म पानी और घनीभूत प्रवाह की निगरानी के लिए मीटरों पर क्लैंप का लाभ उठाते हैं। अल्ट्रासोनिक जल प्रवाह मीटर पर क्लैंप सिस्टम व्यवधान के बिना बीटीयू गणना के लिए सटीक प्रवाह डेटा प्रदान करके ऊर्जा प्रबंधन को सक्षम बनाता है।
बिल्डिंग कमीशनिंग एजेंट प्रारंभिक स्टार्टअप और समस्या निवारण के दौरान सिस्टम के प्रदर्शन को सत्यापित करने और एचवीएसी वितरण नेटवर्क को संतुलित करने के लिए अक्सर फ्लो मीटर इकाइयों पर पोर्टेबल क्लैंप तैनात करते हैं।
खाद्य एवं पेय पदार्थ उत्पादन
खाद्य और पेय पदार्थ निर्माता सामग्री प्रवाह, सफाई समाधान परिसंचरण और पानी की खपत की निगरानी करते समय स्वच्छता की स्थिति बनाए रखने के लिए अल्ट्रासोनिक प्रवाह सेंसर पर क्लैंप को अपनाते हैं। गैर-इनवेसिव डिज़ाइन इनलाइन मीटर द्वारा निर्मित संभावित संदूषण बिंदुओं को रोकता है।
फार्मास्युटिकल विनिर्माण
फार्मास्युटिकल उत्पादन के लिए कड़े स्वच्छता मानकों की आवश्यकता होती है जो क्लैम्पॉन फ्लो मीटर तकनीक के साथ पूरी तरह से मेल खाते हों। बाहरी माउंटिंग उन मृत स्थानों को समाप्त कर देती है जहां बैक्टीरिया जमा हो सकते हैं, जो अच्छे विनिर्माण अभ्यास आवश्यकताओं के अनुपालन का समर्थन करता है।
गोद लेने की ड्राइविंग के प्रमुख लाभ
उद्योग विश्लेषण के अनुसार, कई परिचालन लाभ बताते हैं कि खंड पर अल्ट्रासोनिक फ्लोमीटर क्लैंप ने 2024 में 50% बाजार हिस्सेदारी क्यों हासिल की।
गैर-घुसपैठक इंस्टालेशन
इंस्टॉलेशन के लिए पाइप काटने, वेल्डिंग या प्रक्रिया बंद करने की आवश्यकता नहीं होती है, जिससे एक घंटे के भीतर तैनाती संभव हो जाती है जबकि संचालन निर्बाध रूप से जारी रहता है। यह लाभ उन अनुप्रयोगों में महत्वपूर्ण हो जाता है जहां डाउनटाइम की लागत हजारों डॉलर प्रति घंटा होती है।
फ्लो मीटर अल्ट्रासोनिक डिज़ाइन पर क्लैंप अस्थायी निगरानी की सुविधा भी देता है। सिस्टम के समस्या निवारण, अन्य मीटरों को सत्यापित करने या प्रवाह सर्वेक्षण करने के लिए इंजीनियर नियमित रूप से पोर्टेबल इकाइयों को माप बिंदुओं के बीच ले जाते हैं।
शून्य दबाव ड्रॉप
क्योंकि सेंसर प्रवाह पथ को बाधित किए बिना बाहरी रूप से लगाए जाते हैं, ये मीटर कोई दबाव ड्रॉप नहीं बनाते हैं, जिससे दबाव क्षतिपूर्ति और संबंधित ट्रांसमीटर लागत की आवश्यकता समाप्त हो जाती है। यह विशेषता उन अनुप्रयोगों को लाभ पहुँचाती है जहाँ सिस्टम दबाव बनाए रखना आवश्यक है।
न्यूनतम रखरखाव आवश्यकताएँ
चलने वाले हिस्सों की अनुपस्थिति घिसाव संबंधी विफलताओं को समाप्त कर देती है और रखरखाव को लगभग शून्य कर देती है, जिसके परिणामस्वरूप यांत्रिक मीटरों की तुलना में जीवनकाल स्वामित्व लागत काफी कम हो जाती है। पाइप के बाहर लगे सेंसर प्रक्रिया द्रव से क्षरण, क्षरण या गंदगी का अनुभव नहीं करते हैं।
IP68-रेटेड ट्रांसड्यूसर से लैस मीटरों पर उच्च गुणवत्ता वाला अल्ट्रासोनिक क्लैंप बिना प्रतिस्थापन के 5-6 वर्षों तक स्थिर रूप से काम कर सकता है।
विस्तृत पाइप आकार सीमा
अल्ट्रासोनिक मीटरों पर आधुनिक क्लैंप 0.5 इंच से 48 इंच व्यास तक के पाइपों को समायोजित करते हैं, कुछ औद्योगिक मॉडल 20 फीट तक के पाइपों को संभालते हैं। बाहरी माउंटिंग का मतलब है कि लागत पाइप के आकार के साथ नाटकीय रूप से नहीं बढ़ती है, बड़े व्यास वाले इनलाइन मीटरों के विपरीत, जिनके लिए महंगी मशीनीकृत बॉडी की आवश्यकता होती है।
विभिन्न पाइप सामग्रियों के साथ संगतता
ये मीटर स्टेनलेस स्टील और कार्बन स्टील सहित धातु पाइपों के साथ-साथ पीवीसी, पीवीडीएफ और पीई जैसी प्लास्टिक सामग्री पर काम करते हैं, बशर्ते सामग्री पर्याप्त रूप से अल्ट्रासोनिक तरंगों को प्रसारित करती हो। यह बहुमुखी प्रतिभा विभिन्न प्रतिष्ठानों में मीटर चयन को सरल बनाती है।
उच्च सटीकता प्रदर्शन
गुणवत्ता पारगमन {{0}समय मॉडल सामान्य ऑपरेटिंग रेंज में ±1.0% पढ़ने की सटीकता प्राप्त करते हैं, कुछ इकाइयां ±0.5% सटीकता तक पहुंचती हैं{{3}कई इनलाइन फ्लो मीटर के बराबर प्रदर्शन। यह परिशुद्धता स्तर अधिकांश औद्योगिक नियंत्रण और निगरानी आवश्यकताओं को पूरा करता है।
विचार करने योग्य महत्वपूर्ण सीमाएँ
उनके फायदों के बावजूद, अल्ट्रासोनिक मीटर की बाधाओं पर क्लैंप को समझना उचित अनुप्रयोग चयन सुनिश्चित करता है।
पाइप स्थिति आवश्यकताएँ
पाइप स्केलिंग, आंतरिक जंग, गड्ढा और बाहरी कोटिंग्स पाइप की दीवारों के माध्यम से अल्ट्रासोनिक सिग्नल ट्रांसमिशन में हस्तक्षेप करके माप सटीकता को कम कर सकते हैं। गंभीर मामलों में मामूली जंग जमा होने से भी परिणाम प्रभावित हो सकते हैं।
कंक्रीट पाइपों या सीमेंट लाइनिंग वाले पाइपों को प्रौद्योगिकी के आधार पर क्लैंप से नहीं मापा जा सकता क्योंकि ये सामग्रियां पर्याप्त रूप से अल्ट्रासोनिक सिग्नल संचारित नहीं करती हैं।
स्थापना संवेदनशीलता
माप की सटीकता काफी हद तक उचित ट्रांसड्यूसर स्थापना पर निर्भर करती है {{0}जिसमें सतह की तैयारी, कपलैंट अनुप्रयोग और सटीक स्थिति शामिल है। अपर्याप्त युग्मन या सेंसर का गलत संरेखण त्रुटियों का कारण बनता है। समय के साथ कपलेंट के क्षरण या सेंसर की स्थिति में बदलाव की जांच के लिए नियमित रखरखाव आवश्यक है।
द्रव विशेषता बाधाएँ
पारगमन समय मीटर महत्वपूर्ण कण ठोस या फंसे हुए हवा के बुलबुले वाले तरल पदार्थ के साथ अच्छी तरह से काम नहीं करते हैं, जबकि डॉपलर मीटर को संचालित करने के लिए विशेष रूप से कणों या बुलबुले की आवश्यकता होती है। यह कुछ अनुप्रयोगों के लिए चयन संबंधी दुविधा पैदा करता है।
सटीक माप के लिए पाइपों को पूरा चलना चाहिए -आंशिक रूप से भरे पाइपों से अविश्वसनीय रीडिंग मिलती है।
सीधे पाइप आवश्यकताएँ

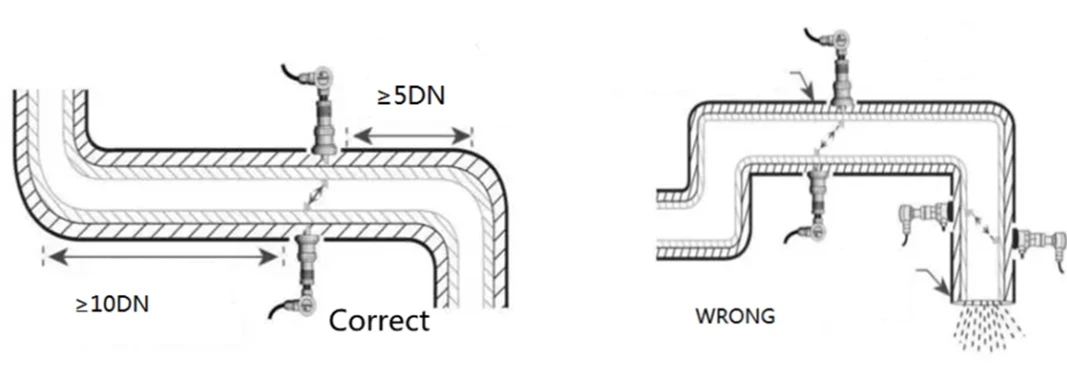

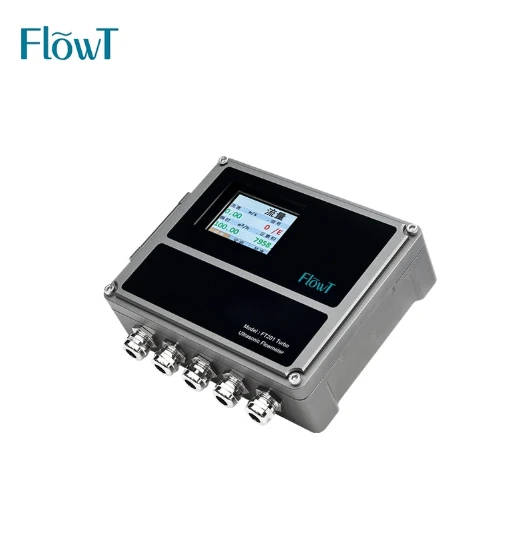

उचित संचालन के लिए स्थिर प्रवाह प्रोफाइल स्थापित करने के लिए अबाधित अपस्ट्रीम और डाउनस्ट्रीम सीधे पाइप अनुभागों की आवश्यकता होती है। कोहनी, वाल्व या अन्य गड़बड़ी के पास स्थापित करने के लिए लंबे समय तक सीधे चलने की आवश्यकता होती है, जो हमेशा उपलब्ध नहीं हो सकता है।
इनलाइन विकल्पों की तुलना में कम सटीकता
पाइप की दीवारों, स्केलिंग और इंस्टॉलेशन विसंगतियों के कारण सिग्नल में गिरावट का मतलब है कि मीटर पर क्लैंप आमतौर पर इनलाइन अल्ट्रासोनिक मीटर की तुलना में थोड़ी कम सटीकता प्राप्त करते हैं। अत्यधिक सटीकता की आवश्यकता वाले हिरासत हस्तांतरण अनुप्रयोगों के लिए, इनलाइन कॉन्फ़िगरेशन को प्राथमिकता दी जाती है।
पर्यावरण संवेदनशीलता
बाहरी शोर, यांत्रिक कंपन और विद्युत चुम्बकीय हस्तक्षेप अल्ट्रासोनिक सिग्नल गुणवत्ता और माप सटीकता को प्रभावित कर सकते हैं। पंप, मोटर या उच्च वोल्टेज उपकरण के पास स्थापित प्रतिष्ठानों में प्रदर्शन संबंधी समस्याएं आ सकती हैं।
बाज़ार विकास और प्रौद्योगिकी रुझान
बाजार में अल्ट्रासोनिक फ्लो मीटर क्लैंप तकनीकी सुधार और बढ़ते औद्योगिक अपनाने से प्रेरित मजबूत विस्तार को दर्शाता है।
वर्तमान बाज़ार का आकार और अनुमान
वैश्विक अल्ट्रासोनिक फ्लो मीटर बाजार 2024 में 2.00 बिलियन अमेरिकी डॉलर तक पहुंच गया और 2032 तक 3.07 बिलियन अमेरिकी डॉलर तक बढ़ने का अनुमान है, जो 5.5% की चक्रवृद्धि वार्षिक वृद्धि दर का प्रतिनिधित्व करता है। 2024 में कॉन्फ़िगरेशन पर क्लैम्प का इस बाज़ार में लगभग 50% हिस्सा था, जो उनकी प्रमुख स्थिति को दर्शाता है।
पूरे क्षेत्र में औद्योगिक विस्तार और बुनियादी ढांचे के विकास से प्रेरित होकर, एशिया प्रशांत ने 2024 में 38.5% बाजार हिस्सेदारी पर कब्जा कर लिया।
प्रमुख प्रौद्योगिकी विकास
डिजिटल सिग्नल प्रोसेसिंग प्रगति ने सटीकता में सुधार और शोर प्रतिरोधक क्षमता को बढ़ाया है, जिससे आधुनिक मीटर पिछली पीढ़ियों की तुलना में काफी अधिक सक्षम हो गए हैं। निर्माता अब दूरस्थ निगरानी और वास्तविक समय डेटा एक्सेस के लिए IoT कनेक्टिविटी को एकीकृत करते हैं।
सिग्नल प्रोसेसिंग में सुधार और अधिक शक्तिशाली ट्रांसड्यूसर ने ट्रांजिट टाइम तकनीक को पहले की तुलना में गंदे प्रवाह को मापने की अनुमति दी है, जिससे एप्लिकेशन रेंज का विस्तार हुआ है।
उभरते अनुप्रयोग क्षेत्र
स्मार्ट सिटी पहल जल वितरण प्रणालियों में अल्ट्रासोनिक फ्लो मीटर एकीकरण को बढ़ावा दे रही है, जिसमें 2024 तक दुनिया भर के 85 से अधिक प्रमुख शहरों को शामिल किया जाएगा। पोर्टेबल अनुप्रयोगों में 15+ वर्ष के जीवन काल के साथ बैटरी से संचालित वायरलेस मॉडल में 25% वर्ष की वृद्धि हुई है।
अल्ट्रासोनिक फ्लो मीटर पर सही क्लैंप का चयन करना
सफल कार्यान्वयन के लिए व्यवस्थित मूल्यांकन के माध्यम से विशिष्ट अनुप्रयोग आवश्यकताओं के लिए मीटर क्षमताओं के मिलान की आवश्यकता होती है।
द्रव लक्षण आकलन
निर्धारित करें कि आपका तरल पदार्थ साफ है या उसमें कण हैं। कणों या बुलबुले के बिना स्वच्छ, एकल चरण वाले तरल पदार्थों को पारगमन समय मीटर की आवश्यकता होती है, जबकि निलंबित ठोस, बुलबुले या मल्टीफ़ेज़ सामग्री वाले तरल पदार्थों को डॉपलर तकनीक की आवश्यकता होती है।
अल्ट्रासोनिक संकेतों के लिए द्रव चालकता सत्यापित करें। पानी आधारित समाधान आम तौर पर अच्छा काम करते हैं, लेकिन पेट्रोलियम उत्पादों, रसायनों या असामान्य तरल पदार्थों के लिए विशिष्टताओं की जांच करते हैं।
पाइप सामग्री और स्थिति सत्यापन
अत्यधिक स्केलिंग, जंग या कोटिंग्स के लिए पाइप की दीवारों का निरीक्षण करें जो सिग्नल ट्रांसमिशन में हस्तक्षेप कर सकते हैं। चिकनी सतहों के साथ अच्छी स्थिति में धातु के पाइप इष्टतम परिणाम प्रदान करते हैं, जबकि अत्यधिक खराब पाइप माप पर क्लैंप का समर्थन नहीं कर सकते हैं।
पाइप सामग्री अनुकूलता की पुष्टि करें। अधिकांश धातुएँ और कई प्लास्टिक काम में आते हैं, लेकिन असामान्य सामग्रियों के लिए निर्माता विनिर्देशों से सत्यापित करें।
स्थापना स्थल मूल्यांकन
प्रस्तावित स्थापना बिंदु के अपस्ट्रीम और डाउनस्ट्रीम में उपलब्ध सीधे पाइप अनुभागों को मापें। सटीक माप के लिए आमतौर पर 10-20 पाइप व्यास अपस्ट्रीम और 5-10 व्यास डाउनस्ट्रीम की आवश्यकता होती है।
परिवेश के तापमान चरम सीमा, कंपन स्रोतों और विद्युत चुम्बकीय हस्तक्षेप क्षमता सहित पर्यावरणीय स्थितियों का आकलन करें जो मीटर के प्रदर्शन को प्रभावित कर सकते हैं।
सटीकता आवश्यकताओं का विश्लेषण
प्रक्रिया नियंत्रण के लिए जहां ±1-2% सटीकता पर्याप्त है, क्लैंप-ऑन मीटर सराहनीय प्रदर्शन करते हैं। हालाँकि, ±0.1% सटीकता की मांग करने वाले हिरासत हस्तांतरण या बिलिंग अनुप्रयोगों को इसके बजाय इनलाइन कॉन्फ़िगरेशन की आवश्यकता हो सकती है।
विचार करें कि क्या स्थायी स्थापना या पोर्टेबल क्षमता आपकी आवश्यकताओं को बेहतर ढंग से पूरा करती है। स्थिर इंस्टॉलेशन उच्च विशिष्टता वाले मीटरों को उचित ठहराते हैं, जबकि पोर्टेबल एप्लिकेशन मजबूत, बैटरी संचालित मॉडल से लाभान्वित होते हैं।
बजट संबंधी विचार
जबकि मॉडलों पर क्लैंप की लागत अक्सर कुछ पारंपरिक मीटरों की तुलना में अधिक होती है, वे कम स्थापना व्यय और न्यूनतम रखरखाव आवश्यकताओं के माध्यम से कम कुल स्वामित्व लागत प्रदान करते हैं।
लागतों की तुलना करते समय पाइप के आकार को ध्यान में रखें। बड़े व्यास वाले पाइपों के लिए, मीटरों पर क्लैंप की लागत बढ़ती जा रही है, क्योंकि कीमतें इनलाइन मीटरों की तरह व्यास के साथ नाटकीय रूप से नहीं बढ़ती हैं।
इंस्टालेशन की सर्वोत्तम प्रथाएँ
उचित स्थापना सीधे माप सटीकता और दीर्घकालिक विश्वसनीयता को प्रभावित करती है।
सतह तैयार करना
सेंसर माउंटिंग स्थानों पर बाहरी पाइप की सतह को पॉलिश करें, सभी पेंट, कोटिंग्स, जंग और स्केल को हटा दें जो ध्वनिक युग्मन में हस्तक्षेप कर सकते हैं। तेल और दूषित पदार्थों को हटाने के लिए सतहों को सॉल्वैंट्स से अच्छी तरह साफ करें।
युग्मक आवेदन
सिग्नल ट्रांसमिशन को अवरुद्ध करने वाले वायु अंतराल को खत्म करने के लिए ट्रांसड्यूसर और पाइप सतहों के बीच उदारतापूर्वक अल्ट्रासोनिक कपलैंट जेल लागू करें। अनुचित युग्मक संचालन माप अस्थिरता और सिग्नल गिरावट का एक सामान्य कारण दर्शाता है।
तापमान की स्थिति के लिए उपयुक्त कपलैंट ग्रेड का उपयोग करें। मानक जैल लगभग 120 डिग्री फ़ारेनहाइट पर काम करते हैं, जबकि उच्च तापमान अनुप्रयोगों के लिए विशेष कपलंट की आवश्यकता होती है।
ट्रांसड्यूसर पोजिशनिंग
पाइप व्यास, दीवार की मोटाई और सामग्री गुणों के आधार पर निर्माता रिक्ति गणना का पालन करें। सिग्नल की शक्ति को अनुकूलित करने के लिए सेंसर को निर्दिष्ट कोणों पर रखें {{1}आम तौर पर ट्रांज़िट के लिए 45 डिग्री से 60 डिग्री के बीच में समय मीटर के लिए {{5}।
उपयुक्त माउंटिंग हार्डवेयर के साथ ट्रांसड्यूसर सुरक्षित करें। विकल्पों में पाइप के आकार और स्थापना स्थायित्व के आधार पर चेन, तार रस्सी, वेल्क्रो पट्टियाँ, चुंबकीय फिक्स्चर, या योक पर बोल्ट शामिल हैं।
प्रणाली विन्यास
बाहरी व्यास, दीवार की मोटाई और सामग्री प्रकार सहित सटीक पाइप पैरामीटर इनपुट करें। गलत आयाम व्यवस्थित त्रुटियाँ प्रस्तुत करते हैं।
पाइप के आकार और प्रवाह की स्थिति के आधार पर उपयुक्त ट्रांसड्यूसर पृथक्करण मोड (V-विधि, Z-विधि, W-विधि, आदि) का चयन करें। अधिकांश एप्लिकेशन छोटे पाइपों के लिए V-विधि और बड़े व्यास वाले पाइपों के लिए Z-विधि का उपयोग करते हैं।
स्थापना के बाद सिग्नल गुणवत्ता संकेतक सत्यापित करें। अधिकांश मीटर सिग्नल शक्ति मेट्रिक्स प्रदर्शित करते हैं -कमजोर सिग्नल युग्मन समस्याओं या समस्या निवारण की आवश्यकता वाली अनुपयुक्त स्थितियों का संकेत देते हैं।
रखरखाव और समस्या निवारण
हालाँकि मीटरों पर क्लैंप को न्यूनतम रखरखाव की आवश्यकता होती है, समय-समय पर जांच से निरंतर सटीकता सुनिश्चित होती है।
नियमित निरीक्षण कार्य
तापमान चक्रण के आधार पर त्रैमासिक से मासिक रूप से कपलेंट की स्थिति की जांच करें। समय के साथ कपलंट सूख सकता है या खराब हो सकता है, जिससे ध्वनिक युग्मन बनाए रखने के लिए पुन: आवेदन की आवश्यकता होती है।
ट्रांसड्यूसर माउंटिंग सुरक्षा की जाँच करें, विशेष रूप से कंपन या तापमान चक्र का अनुभव करने वाले पाइपों पर जो अटैचमेंट हार्डवेयर को ढीला कर सकते हैं।
सत्यापित करें कि सेंसर की स्थिति बदली नहीं है, विशेष रूप से प्लास्टिक पाइपों पर जो धातु पाइपों की तुलना में अधिक रेंग सकते हैं या फैल सकते हैं।
सामान्य मुद्दे और समाधान
अनियमित रीडिंग अक्सर युग्मक समस्याओं का संकेत देती है। सेंसर हटाएं, सतहों को साफ करें, ताजा कपलैंट दोबारा लगाएं और ट्रांसड्यूसर दोबारा लगाएं।
कम सिग्नल शक्ति पाइप की स्थिति की समस्याओं, गलत रिक्ति या अपर्याप्त युग्मन का सुझाव देती है। सभी स्थापना मापदंडों को सत्यापित करें और आंतरिक स्केलिंग या जमाव के लिए पाइप की दीवारों का निरीक्षण करें।
प्रवाह रीडिंग जो प्रक्रिया परिवर्तनों से संबंधित नहीं हैं, वे हवा के प्रवेश, आंशिक पाइप भरने, या पास की फिटिंग से अशांत प्रवाह का संकेत दे सकते हैं। हाइड्रोलिक स्थितियों का मूल्यांकन करें और मीटर को स्थानांतरित करने पर विचार करें।
ज्ञात प्रवाह के बावजूद शून्य प्रवाह रीडिंग उलटे ट्रांसड्यूसर कनेक्शन के परिणामस्वरूप हो सकती है। सही करने के लिए अपस्ट्रीम और डाउनस्ट्रीम सेंसर को स्वैप करें।
अक्सर पूछे जाने वाले प्रश्नों
क्या अल्ट्रासोनिक फ्लो मीटर पर क्लैंप गैस प्रवाह को माप सकता है?
हां, विशिष्ट गैस मॉडल मौजूद हैं, हालांकि वे तरल संस्करणों की तुलना में कम आम हैं। डिजिटलफ्लो जीसी 868 पारगमन समय माप सिद्धांतों का उपयोग करके प्राकृतिक गैस, संपीड़ित हवा और विभिन्न औद्योगिक गैसों के लिए डिज़ाइन किए गए गैस प्रवाह मीटर पर क्लैंप {{2} का उदाहरण देता है। कम ध्वनिक प्रतिबाधा के कारण गैस अनुप्रयोगों को आमतौर पर अधिक परिष्कृत सिग्नल प्रोसेसिंग की आवश्यकता होती है।
स्थायी स्थापनाओं की तुलना में फ्लो मीटर पर पोर्टेबल क्लैंप कितने सटीक हैं?
समान सेंसर तकनीक का उपयोग करने वाले पोर्टेबल और स्थायी मॉडल ठीक से स्थापित होने पर तुलनीय सटीकता प्राप्त करते हैं। गुणवत्ता वाले पोर्टेबल अल्ट्रासोनिक मीटर मानक ऑपरेटिंग रेंज में ±0.5% सटीकता तक पहुंचते हैं। मुख्य अंतर इंस्टालेशन स्थिरता में निहित है -स्थायी माउंट अस्थायी इंस्टालेशन की तुलना में लगातार स्थिति और युग्मन को बेहतर बनाए रखते हैं।
अल्ट्रासोनिक मीटर पर क्लैंप अधिकतम कितना तापमान संभाल सकता है?
मानक ट्रांसड्यूसर आम तौर पर 200 डिग्री (392 डिग्री फ़ारेनहाइट) तक काम करते हैं, जबकि विशेष वेवइंजेक्टर फिक्स्चर अत्यधिक अनुप्रयोगों के लिए -200 डिग्री से +630 डिग्री (-328 डिग्री फ़ारेनहाइट से {{5 }} डिग्री फ़ारेनहाइट) तक की सीमा का विस्तार करते हैं। तापमान सीमा ट्रांसड्यूसर निर्माण और कपलेंट विनिर्देशों पर निर्भर करती है।
क्या फ्लो मीटर पर क्लैंप नालीदार या रिब्ड पाइप पर काम करता है?
रिब्ड सतहें अप्रत्याशित रूप से अल्ट्रासोनिक संकेतों को बिखेरकर ध्वनिक चुनौतियाँ पैदा करती हैं। चिकने पाइप अनुभाग कहीं बेहतर परिणाम प्रदान करते हैं। जब रिब्ड पाइपों से बचा नहीं जा सकता है, तो अनियमित सतहों के लिए डिज़ाइन किए गए विशेष ट्रांसड्यूसर के बारे में निर्माताओं से परामर्श लें, हालांकि सटीकता से समझौता किया जा सकता है।
अल्ट्रासोनिक फ्लो मीटर पर क्लैंप की तुलना विद्युत चुम्बकीय प्रवाह मीटर से कैसे की जाती है?
दोनों प्रौद्योगिकियां उच्च सटीकता के साथ गैर-आक्रामक निगरानी प्रदान करती हैं। विद्युतचुंबकीय मीटरों को प्रवाहकीय तरल पदार्थों की आवश्यकता होती है और इन्हें पाइप अनुभागों के बीच इनलाइन स्थापित किया जाता है, जबकि प्रवाह मीटरों पर अल्ट्रासोनिक क्लैंप प्रक्रिया में रुकावट के बिना प्रवाहकीय और गैर-प्रवाहकीय दोनों तरल पदार्थों पर काम करता है। अल्ट्रासोनिक मीटर तब बेहतर साबित होते हैं जब इंस्टॉलेशन डाउनटाइम निषेधात्मक होता है या पाइप को संशोधित नहीं किया जा सकता है।
क्या एक पोर्टेबल मीटर कई माप बिंदुओं पर काम कर सकता है?
हां, यह फ्लो मीटर इकाइयों पर पोर्टेबल क्लैंप का प्राथमिक लाभ दर्शाता है। इंजीनियर नियमित रूप से सर्वेक्षण, ऑडिट और समस्या निवारण के लिए दर्जनों माप स्थानों के बीच पोर्टेबल मीटर ले जाते हैं। अन्य इनलाइन मीटरों को सत्यापित करने या किसी भी पाइपलाइन अनुभाग पर प्रवाह की जांच करने की क्षमता पोर्टेबल्स को कमीशनिंग और रखरखाव गतिविधियों के लिए मूल्यवान बनाती है।
डेटा स्रोत:
इस लेख में फॉर्च्यून बिजनेस इनसाइट्स के अल्ट्रासोनिक फ्लो मीटर बाजार विश्लेषण (2024), बेकर ह्यूजेस, इमर्सन फ्लेक्सिम, बेजर मीटर के उद्योग विनिर्देशों और कोबोल्ड, हनीवेल और एडब्ल्यू -लेक सहित निर्माताओं के तकनीकी दस्तावेज से डेटा शामिल है। एप्लिकेशन अंतर्दृष्टि नगरपालिका जल उपयोगिताओं, रासायनिक प्रोसेसर और तेल और गैस ऑपरेटरों से प्रकाशित मामले के अध्ययन को दर्शाती है।
