अल्ट्रासोनिक गैस फ्लो मीटर अनुप्रयोग एवं चयन गाइड

इसका मतलब यह नहीं है कि हर अल्ट्रासोनिक मीटर हर गैस को माप सकता है। परिणाम गैस के दबाव और घनत्व, नमी, संरचना, पाइप ज्यामिति, ध्वनिक शोर, प्रवाह प्रोफ़ाइल और अल्ट्रासोनिक मीटर के प्रकार पर निर्भर करता है।

यह मार्गदर्शिका बताती है कि अल्ट्रासोनिक गैस माप कहाँ फिट बैठता है, कहाँ अन्य तकनीक अधिक व्यावहारिक हो सकती है और एक इंजीनियर या खरीदार को कोटेशन का अनुरोध करने से पहले कौन सी जानकारी तैयार करनी चाहिए।

त्वरित अनुप्रयोग उपयुक्तता मार्गदर्शिका

क्या अल्ट्रासोनिक फ्लो मीटर गैस माप सकता है?

हाँ। पारगमन समय अल्ट्रासोनिक गैस मीटर नीचे की ओर जाने वाली ध्वनिक नाड़ी के यात्रा समय और धारा के ऊपर की ओर जाने वाली नाड़ी के यात्रा समय के बीच के अंतर को मापते हैं।

गैस के साथ चलने वाली पल्स थोड़ी जल्दी आती है। गैस के विरुद्ध यात्रा करने वाली पल्स थोड़ी देर से आती है। मीटर इस अंतर का उपयोग एक या अधिक ध्वनिक पथों पर गैस के वेग की गणना करने के लिए करता है।

इसके बाद ऑपरेटिंग स्थिति वॉल्यूमेट्रिक प्रवाह की गणना की जाती है:

Q_{वास्तविक} = A × v̄

कहाँ:

• Q_{वास्तविक}ऑपरेटिंग दबाव और तापमान पर वॉल्यूमेट्रिक प्रवाह है।
• Aपाइप का आंतरिक क्रॉस-अनुभागीय क्षेत्र है।
• v̄परिकलित औसत गैस वेग है।

ध्वनिक माप प्रक्रिया का अधिक विस्तृत विवरण FlowT की मार्गदर्शिका में उपलब्ध हैअल्ट्रासोनिक गैस प्रवाह सेंसर कार्य सिद्धांत.

वेग माप प्रणाली का केवल पहला भाग है। यदि आवश्यक परिणाम मानक आयतन, द्रव्यमान प्रवाह, ऊर्जा प्रवाह या उत्सर्जन द्रव्यमान दर है, तो सिस्टम को उचित दबाव, तापमान, घनत्व, संपीड़ितता या संरचना डेटा की भी आवश्यकता होती है।

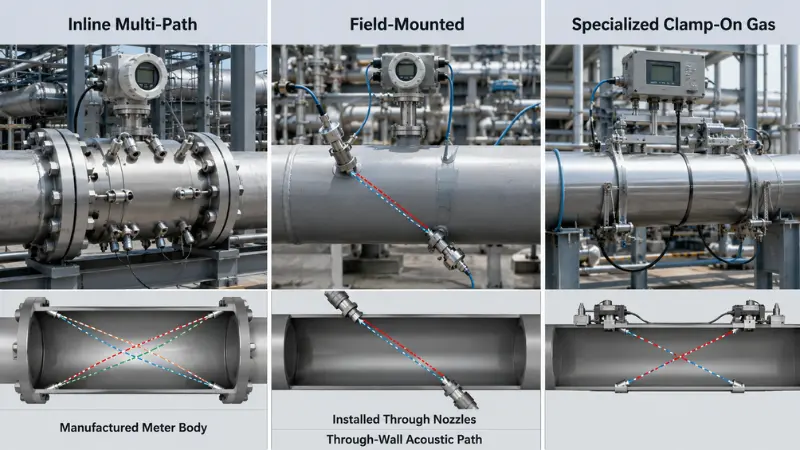

गैस मीटर पर इनलाइन, फ़ील्ड-माउंटेड और क्लैंप-विनिमेय नहीं हैं

इनलाइन मल्टी-पाथ अल्ट्रासोनिक गैस मीटर

इनलाइन मीटर में सटीक रूप से स्थित ट्रांसड्यूसर के साथ एक निर्मित माप निकाय होता है। कई ध्वनिक पथ पाइप के पार अलग-अलग तारों का नमूना लेते हैं, जिससे मीटर को एक एकल पथ डिज़ाइन की तुलना में क्रॉस {{1} अनुभागीय वेग प्रोफ़ाइल का अधिक प्रभावी ढंग से अनुमान लगाने की अनुमति मिलती है।

एकाधिक पथ पथ वेग, ध्वनिक संकेत गुणवत्ता और ध्वनि की मापी गई गति की तुलना करके नैदानिक ​​​​जानकारी भी प्रदान कर सकते हैं। FlowT एक अलग परिचय प्रदान करता हैकितने बहु-पथ अल्ट्रासोनिक प्रवाह मीटर एक वेग प्रोफ़ाइल का नमूना लेते हैं.

अधिक पथ स्वचालित रूप से मीटर को हिरासत हस्तांतरण के लिए उपयुक्त नहीं बनाते हैं। मीटर डिज़ाइन, अंशांकन, स्थापना, दबाव और तापमान माप, प्रवाह कंप्यूटर कॉन्फ़िगरेशन और लागू संविदात्मक मानक सभी को माप उद्देश्य का समर्थन करना चाहिए।

फ़ील्ड-माउंटेड या इंसर्शन सिस्टम

फ़ील्ड {{0}माउंटेड सिस्टम उद्देश्य से स्थापित ट्रांसड्यूसर का उपयोग करते हैं {{1}निहित नोजल, पोर्ट या माप स्पूल। इस डिज़ाइन को अक्सर बड़े प्रोसेस पाइप, फ्लेयर हेडर और रेट्रोफिट परियोजनाओं के लिए माना जाता है जहां एक पूर्ण पारंपरिक मीटर बॉडी अव्यावहारिक हो सकती है।

नोजल ज्यामिति, ध्वनिक पथ, पाइप आयाम और ट्रांसड्यूसर संरेखण माप प्रणाली का हिस्सा बन जाते हैं। इसलिए सामान्य स्थापना नियमों पर छोड़ देने के बजाय इंजीनियरिंग के दौरान इन विवरणों की समीक्षा की जानी चाहिए।

गैस मीटरों पर विशेषीकृत क्लैंप-

गैस मीटर पर क्लैंप {{0}प्रक्रिया को खोले बिना ध्वनिक ऊर्जा को पाइप की दीवार के माध्यम से गैस में संचारित करता है। यह यांत्रिक स्थापना कार्य को कम कर सकता है, लेकिन एक ही पाइप दीवार के माध्यम से तरल को मापने की तुलना में गैस में एक स्थिर सिग्नल संचारित करना काफी अधिक मांग वाला है।

व्यवहार्यता इस पर निर्भर करती है:

• गैस का दबाव और घनत्व
• गैस संरचना
• पाइप सामग्री और दीवार की मोटाई
• बाहरी और आंतरिक कोटिंग्स
• पाइप की सतह की स्थिति
• ध्वनिक पथ की लंबाई
• ट्रांसड्यूसर आवृत्ति और युग्मन
• पृष्ठभूमि शोर और कंपन

अल्ट्रासोनिक वॉटर मीटर पर एक मानक क्लैंप को कभी भी केवल गैस के लिए नहीं चुना जाना चाहिए क्योंकि दोनों उत्पाद ट्रांजिट टाइम तकनीक का उपयोग करते हैं। गैस सेवा को विशिष्ट मीटर और परिचालन स्थितियों के लिए लिखित पुष्टि की आवश्यकता होती है।

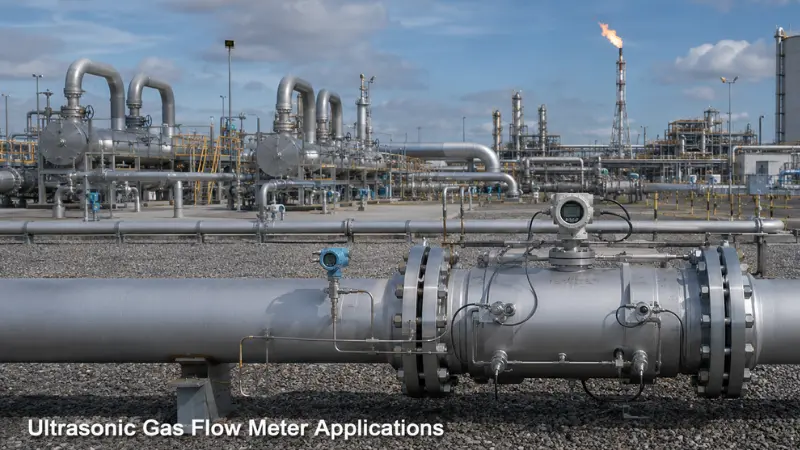

अल्ट्रासोनिक गैस फ्लो मीटर सबसे अच्छा कहाँ काम करते हैं?

1. प्राकृतिक गैस अभिरक्षा हस्तांतरण और आवंटन

कैलिब्रेटेड इनलाइन मल्टी{0}}पाथ गैस मीटर के लिए अभिरक्षा हस्तांतरण और आवंटन स्थापित अनुप्रयोग हैं। माप का उपयोग उत्पादकों, पाइपलाइन ऑपरेटरों, भंडारण सुविधाओं, वितरण कंपनियों या बड़े औद्योगिक उपयोगकर्ताओं के बीच वाणिज्यिक लेनदेन को निपटाने के लिए किया जा सकता है।

लागूहिरासत हस्तांतरण और आवंटन मीटर के लिए आईएसओ 17089-1:2019 आवश्यकताएँपारगमन समय अल्ट्रासोनिक गैस मीटर के लिए निर्माण, प्रदर्शन, अंशांकन, निदान, आउटपुट और स्थापना की स्थिति को कवर करें।

एक पूर्ण अभिरक्षा-स्थानांतरण माप स्टेशन में शामिल हो सकते हैं:

• एक अंशांकित बहु-पथ अल्ट्रासोनिक मीटर
• पूर्ण दबाव माप
• प्रतिनिधि गैस तापमान माप
• एक प्रवाह कंप्यूटर
• गैस संरचना या घनत्व की जानकारी
• संपीडनशीलता गणना
• नैदानिक ​​निगरानी
• पता लगाने योग्य सत्यापन और रखरखाव प्रक्रियाएं

कुछ अनुबंध या क्षेत्राधिकार एजीए रिपोर्ट संख्या . 9. का भी संदर्भ दे सकते हैं, लागू संस्करण और स्वीकृति मानदंड ऑपरेटर, क्रेता या नियामक प्राधिकरण द्वारा निर्दिष्ट किए जाने चाहिए।

सबसे महत्वपूर्ण चयन सबक यह है कि अभिरक्षा हस्तांतरण प्रदर्शन संपूर्ण माप प्रणाली से संबंधित है। एक बहु-पथ लेबल या एक ब्रोशर सटीकता आंकड़ा अपने आप में पर्याप्त साक्ष्य नहीं है।

2. पाइपलाइन और कंप्रेसर स्टेशन की निगरानी

अल्ट्रासोनिक गैस मीटर का उपयोग पाइपलाइन रसीद और वितरण स्टेशनों, कंप्रेसर इनलेट और आउटलेट, गैस संग्रहण हेडर, भंडारण सुविधाओं और दबाव कम करने वाले स्टेशनों पर किया जा सकता है।

एक पूर्ण-बोर अल्ट्रासोनिक मीटर को पारंपरिक छिद्र प्लेट द्वारा उपयोग किए जाने वाले प्रतिबंध के प्रकार की आवश्यकता नहीं होती है। यह स्थायी दबाव हानि को कम कर सकता है, जो महत्वपूर्ण है जहां संपीड़न ऊर्जा और उपलब्ध लाइन दबाव का परिचालन मूल्य होता है।

पाइपलाइन का प्रदर्शन अभी भी आसपास की पाइपिंग से प्रभावित है। कोहनी, आंशिक रूप से खुले वाल्व, दबाव नियामक, रेड्यूसर और कंप्रेसर भंवर, विषमता, धड़कन और ध्वनिक शोर पैदा कर सकते हैं।

इसलिए स्टेशन लेआउट के हिस्से के रूप में मीटर स्थान का मूल्यांकन किया जाना चाहिए। FlowT का अवलोकनअल्ट्रासोनिक फ्लो मीटर पाइपिंग और सीधे चलाने की आवश्यकताएंअपस्ट्रीम गड़बड़ी माप अनुभाग को कैसे प्रभावित करती है, इस पर अतिरिक्त पृष्ठभूमि प्रदान करती है।

उच्च मूल्य माप के लिए, इंजीनियरों को इस बात पर विचार करना चाहिए कि क्या मीटर को प्रतिनिधि अपस्ट्रीम पाइपिंग या एक योग्य प्रवाह कंडीशनर के साथ कैलिब्रेट किया जाना चाहिए।

3. फ्लेयर और वेंट गैस मापन

फ्लेयर और वेंट गैस माप सबसे अधिक मांग वाले अल्ट्रासोनिक अनुप्रयोगों में से एक है क्योंकि एक पाइप बहुत अलग ऑपरेटिंग स्थितियों का अनुभव कर सकता है।

• सामान्य शुद्ध प्रवाह शून्य के करीब हो सकता है।
• नियमित फ्लेरिंग से परिवर्तनशील गैस संरचना उत्पन्न हो सकती है।
• पौधों की ख़राब स्थितियाँ तेजी से वेग बढ़ा सकती हैं।
• आपातकालीन अवसादन से अत्यधिक प्रवाह और ध्वनिक शोर उत्पन्न हो सकता है।
• गीले फ्लेयर सिस्टम में घनीभूत या फंसी हुई बूंदें हो सकती हैं।

एक उद्देश्य से निर्मित फ्लेयर गैस प्रणाली कम रुकावट, द्विदिश वेग माप, तीव्र प्रतिक्रिया और ध्वनिक निदान प्रदान कर सकती है। मीटर को अभी भी अपेक्षित न्यूनतम दबाव, अधिकतम वेग, गैस संरचना, तरल लोडिंग और खतरनाक क्षेत्र स्थितियों के लिए मान्य किया जाना चाहिए।

2026 तक,फ्लेरिंग और वेंटिंग माप के लिए आईएसओ/सीडी 17089-3विकासाधीन रहता है। इसे प्रकाशित अंतर्राष्ट्रीय मानक के बजाय एक मसौदा परियोजना के रूप में वर्णित किया जाना चाहिए।

नियामक उत्सर्जन रिपोर्टिंग माप पद्धति, सुधार गणना, अंशांकन और स्थानीय रिपोर्टिंग नियमों पर भी निर्भर करती है। अल्ट्रासोनिक मीटर स्थापित करने से सिस्टम स्वचालित रूप से अनुपालन योग्य नहीं हो जाता है।

4. प्रक्रिया गैस और ईंधन गैस

रिफाइनरियां, रासायनिक संयंत्र, स्टील मिलें और बिजली सुविधाएं प्रक्रिया गैस, रिफाइनरी ईंधन गैस, हाइड्रोजन युक्त धाराओं, नाइट्रोजन, रीसायकल गैस और बॉयलर या भट्टियों को आपूर्ति की जाने वाली प्राकृतिक गैस के लिए अल्ट्रासोनिक मीटर का उपयोग कर सकती हैं।

अल्ट्रासोनिक माप बड़ी लाइनों पर आकर्षक हो सकता है जहां एक प्रतिबंधात्मक प्राथमिक तत्व दबाव का उपभोग करेगा या जहां यांत्रिक पहनने से रखरखाव में वृद्धि होगी।

आवेदन समीक्षा में शामिल होना चाहिए:

• न्यूनतम गैस दबाव और घनत्व
• सामान्य एवं अधिकतम वेग
• गैस की संरचना बदल जाती है
• संघनन एवं निक्षेप
• आवश्यक अद्यतन दर
• कम-प्रवाह स्थिरता
• आउटपुट अवमंदन
• एक ध्वनिक पथ खोने का परिणाम

जब मानक आयतन या द्रव्यमान प्रवाह की आवश्यकता होती है, तो दबाव और तापमान माप को अल्ट्रासोनिक मीटर पर गैस की स्थिति का प्रतिनिधित्व करना चाहिए। फ्लो टीऔद्योगिक दबाव ट्रांसमीटर रेंजद्वितीयक उपकरण के प्रकार को दर्शाता है जो क्षतिपूर्ति गैस माप प्रणाली का हिस्सा बन सकता है।

ट्रांसमीटर सिग्नल को प्रवाह कंप्यूटर या नियंत्रण प्रणाली के साथ भी सही ढंग से एकीकृत किया जाना चाहिए। लेखफ्लो ट्रांसमीटर क्या है?सिग्नल ट्रांसमिशन और सिस्टम एकीकरण पर अतिरिक्त पृष्ठभूमि प्रदान करता है।

5. संपीड़ित वायु और उपयोगिता गैसें

ऊर्जा प्रबंधन, कंप्रेसर प्रदर्शन, लागत आवंटन और असामान्य खपत के लिए संपीड़ित हवा, नाइट्रोजन, आर्गन और अन्य संयंत्र उपयोगिता गैसों की निगरानी की जाती है।

अल्ट्रासोनिक माप के उचित होने की अधिक संभावना है जब:

• लाइन एक बड़ा प्लांट हेडर है.
• स्थायी दबाव हानि को कम किया जाना चाहिए।
• उत्पादन राज्यों के बीच मांग में महत्वपूर्ण परिवर्तन होता है।
• गैस का दबाव विश्वसनीय ध्वनिक संचरण का समर्थन करता है।
• एक स्थायी इनलाइन माप बिंदु स्वीकार्य है।
• नैदानिक ​​जानकारी का परिचालन महत्व है।

छोटी संपीड़ित वायु शाखाओं में अक्सर एक अलग आर्थिक संतुलन होता है। एथर्मल मास फ्लो मीटरजब गैस ज्ञात हो और अपेक्षाकृत स्थिर हो, प्रत्यक्ष द्रव्यमान संबंधित आउटपुट की आवश्यकता हो और पाइप का आकार मामूली हो, तो इसे उचित ठहराना आसान हो सकता है।

विशिष्ट गैस उत्पाद उदाहरण के लिए, इसकी समीक्षा करेंगैस माप के लिए VF10 थर्मल मास फ्लो मीटर. अंतिम उपयुक्तता अभी भी वास्तविक गैस संरचना, दबाव, तापमान, नमी और प्रवाह सीमा पर निर्भर करती है।

6. बायोगैस, लैंडफिल गैस और नवीकरणीय प्राकृतिक गैस

बायोगैस और लैंडफिल गैस में मीथेन, कार्बन डाइऑक्साइड, जल वाष्प, हाइड्रोजन सल्फाइड, सिलोक्सेन और अन्य संदूषक हो सकते हैं। उनकी सांद्रता फीडस्टॉक, पाचन स्थितियों, गैस उपचार और मौसमी ऑपरेशन के साथ बदल सकती है।

ये घटक विभिन्न माप जोखिम पैदा करते हैं:

• घनीभूत और बूंदें ध्वनिक संचरण को कमजोर या बाधित कर सकती हैं।
• हाइड्रोजन सल्फाइड सामग्री अनुकूलता को प्रभावित कर सकता है।
• सिलोक्सेन और अन्य संदूषक जमाव बना सकते हैं।
• रचना बदलने से ध्वनि का घनत्व, संपीड्यता और गति बदल जाती है।
• गैस उपचार उपकरण दबाव और तापमान में परिवर्तन पैदा कर सकते हैं।

मीटर का चयन करने से पहले पाइप ढलान, जल निकासी, सेंसर ओरिएंटेशन, ओस बिंदु और तरल कैरीओवर की समीक्षा की जानी चाहिए।

अमेरिकी पर्यावरण संरक्षण एजेंसी प्रकाशित करती हैबायोगैस और नवीकरणीय प्राकृतिक गैस के लिए वैकल्पिक माप प्रोटोकॉल आवश्यकताएँ. ये आवश्यकताएं प्रदर्शित करती हैं कि अनुमोदन या माप पद्धति को प्रत्येक अल्ट्रासोनिक मीटर के लिए सामान्यीकृत करने के बजाय परिभाषित मानकों, स्थापना, अंशांकन और रखरखाव की स्थितियों से क्यों जोड़ा जाना चाहिए।

अल्ट्रासोनिक गैस फ्लो मीटर कब खराब होता है?

जब प्रौद्योगिकी का विकल्प अभी भी खुला हो, तो व्यापक का उपयोग करेंऔद्योगिक प्रवाह मीटर चयन प्रक्रियाएप्लिकेशन को अल्ट्रासोनिक समाधान में डालने के बजाय।

अल्ट्रासोनिक बनाम अन्य गैस फ्लो मीटर प्रौद्योगिकियां

थर्मल और कोरिओलिस मीटर दोनों बड़े पैमाने पर प्रवाह से जुड़े हैं, लेकिन वे समान माप सिद्धांत का उपयोग नहीं करते हैं। FlowT की व्याख्याद्रव्यमान प्रवाह मीटर के कार्य सिद्धांतआगे का संदर्भ प्रदान करता है।

गैस के लिए अल्ट्रासोनिक फ्लो मीटर का चयन कैसे करें

चरण 1: आवश्यक आउटपुट को परिभाषित करें

पुष्टि करें कि नियंत्रण, लेखांकन या रिपोर्टिंग प्रणाली को वास्तव में क्या चाहिए:

• गैस का वेग
• वास्तविक आयतन प्रवाह
• मानक या बेस वॉल्यूमेट्रिक प्रवाह
• जन प्रवाह
• कुल मात्रा
• ऊर्जा प्रवाह
• उत्सर्जन द्रव्यमान दर

वास्तविक आयतन और मानक आयतन विनिमेय नहीं हैं। ऑपरेटिंग दबाव और तापमान पर 500 m³/h पढ़ने वाला मीटर आवश्यक रूप से 500 Nm³/h या sm³/h की रिपोर्ट नहीं कर रहा है।

एक सामान्य आधार स्थिति रूपांतरण को इस प्रकार दर्शाया जा सकता है:

Q_b = Q_a × (P_a / P_b) × (T_b / T_a) × (Z_b / Z_a)

दबाव और तापमान पूर्ण मान होने चाहिए, और संविदात्मक आधार शर्तों को परिभाषित किया जाना चाहिए।प्राकृतिक गैस संपीड़न कारक गणना के लिए आईएसओ 12213 दिशानिर्देशप्राकृतिक गैस संपीड्यता विधियों के लिए एक आधिकारिक संदर्भ प्रदान करें।

चरण 2: गैस का दस्तावेजीकरण करें

"प्राकृतिक गैस" या "प्रक्रिया गैस" जैसे सामान्य विवरण से अधिक प्रदान करें। अभिलेख:

• अपेक्षित गैस संरचना
• न्यूनतम और अधिकतम घटक सांद्रता
• आणविक भार या घनत्व जब उपलब्ध हो
• नमी और ओस बिंदु
• अपेक्षित घनीभूत या तरल कैरीओवर
• संक्षारक या दूषित घटक
• क्या ऑपरेशन के दौरान संरचना बदलती है
• क्या गैस-क्रोमैटोग्राफ डेटा उपलब्ध है

चरण 3: प्रत्येक ऑपरेटिंग राज्य को परिभाषित करें

प्रवाह, दबाव और तापमान के लिए न्यूनतम, सामान्य और अधिकतम मान प्रदान करें। इसमें स्टार्टअप, शटडाउन, पर्ज, आपात्कालीन और रिवर्स -प्रवाह स्थितियाँ भी शामिल हैं।

केवल अधिकतम प्रवाह के लिए चयनित मीटर में सामान्य परिचालन बिंदु पर अपर्याप्त निम्न प्रवाह प्रदर्शन हो सकता है। केवल सामान्य प्रवाह के आसपास चयनित मीटर आपातकालीन स्थिति के दौरान सिग्नल खो सकता है या अपने मान्य वेग से अधिक हो सकता है।

चरण 4: पाइप और स्थापना को रिकॉर्ड करें

• पाइप का आकार नाम मात्र का
• वास्तविक आंतरिक व्यास
• पाइप शेड्यूल और दीवार की मोटाई
• पाइप सामग्री
• आंतरिक अस्तर या लेप
• बाहरी कोटिंग और इन्सुलेशन
• दबाव वर्ग और निकला हुआ किनारा मानक
• अपस्ट्रीम और डाउनस्ट्रीम फिटिंग
• वाल्व और नियामक स्थान
• सीधा पाइप उपलब्ध है
• स्थापना और रखरखाव के लिए प्रवेश

ये विवरण व्यवहार्यता के आधार पर क्लैंप के लिए विशेष रूप से महत्वपूर्ण हैं क्योंकि पाइप की दीवार के गुण और कोटिंग्स ध्वनिक पथ का हिस्सा हैं।

चरण 5: मापन अनिश्चितता को परिभाषित करें, न कि केवल मीटर की सटीकता को

मीटर की ब्रोशर सटीकता अंतिम परिणाम में केवल एक योगदानकर्ता है। गैस माप अनिश्चितता मूल्यांकन में यह भी शामिल हो सकता है:

• प्रवाह-प्रोफ़ाइल प्रभाव
• आंतरिक-व्यास अनिश्चितता
• दबाव ट्रांसमीटर अनिश्चितता
• तापमान ट्रांसमीटर अनिश्चितता
• संपीडनशीलता गणना अनिश्चितता
• गैस संरचना अनिश्चितता
• अंशांकन अनिश्चितता
• इंस्टालेशन और सिग्नल-प्रसंस्करण प्रभाव

अधिक पृष्ठभूमि के लिए, FlowT की चर्चा की समीक्षा करेंअल्ट्रासोनिक फ्लो मीटर सटीकता और प्रवाह दर सुधार.

चरण 6: अंशांकन और सत्यापन की समीक्षा करें

निर्धारित करें कि क्या परियोजना को इसकी आवश्यकता है:

• फ़ैक्टरी कार्यात्मक परीक्षण
• शुष्क अंशांकन
• प्रवाह अंशांकन
• बहु-बिंदु अंशांकन
• प्रतिनिधि पाइपिंग के साथ अंशांकन
• साइट पर सत्यापन
• आवधिक पुनर्अंशांकन
• संदर्भ मीटर से तुलना

सही विधि माप मूल्य, नियामक आवश्यकताओं, ऐतिहासिक प्रदर्शन और त्रुटि के परिणामों पर निर्भर करती है। FlowT का अवलोकनऑनलाइन और ऑफलाइन अल्ट्रासोनिक फ्लो मीटर अंशांकनमूल भेद स्पष्ट करता है।

चरण 7: अनुमोदन, आउटपुट और दस्तावेज़ीकरण की पुष्टि करें

अंतिम विनिर्देश की पहचान होनी चाहिए:

• खतरनाक-क्षेत्र वर्गीकरण
• आवश्यक IECEx, ATEX या स्थानीय अनुमोदन
• पर्यावरण संरक्षण रेटिंग
• बिजली की आपूर्ति
• 4-20 एमए, पल्स, एचएआरटी, मोडबस या फील्डबस आउटपुट
• डेटा लॉगिंग और डायग्नोस्टिक आवश्यकताएँ
• सामग्री प्रमाण पत्र
• दबाव परीक्षण दस्तावेज़ीकरण
• स्थानीय प्रदर्शन या दूरस्थ ट्रांसमीटर आवश्यकताएँ

IECEx प्रमाणित उपकरण योजनायह बताता है कि विस्फोटक वातावरण के लिए उपकरण प्रमाणपत्रों का मूल्यांकन और प्रकाशन कैसे किया जाता है। प्रमाणपत्र का दायरा चयनित मीटर और इच्छित स्थापना से मेल खाना चाहिए।

एक व्यावहारिक चयन उदाहरण

दो संपीड़ित {{0}वायु माप बिंदुओं पर विचार करें।

बड़ा प्लांट हेडर

मुख्य हेडर में उत्पादन और गैर-उत्पादन मांग के बीच व्यापक अंतर है। दबाव बनाए रखना महत्वपूर्ण है, और उपयोगकर्ता को ऊर्जा आवंटन के लिए कुल मानक मात्रा की आवश्यकता होती है।

एक इनलाइन अल्ट्रासोनिक मीटर मूल्यांकन के लायक हो सकता है क्योंकि बड़े पाइप, व्यापक प्रवाह रेंज और कम स्थायी दबाव हानि का मूल्य अतिरिक्त इंजीनियरिंग को उचित ठहरा सकता है। सिस्टम को अभी भी मानक-वॉल्यूम रूपांतरण के लिए उपयुक्त दबाव और तापमान डेटा की आवश्यकता होगी।

छोटी मशीन शाखा

एक छोटी शाखा एक उत्पादन क्षेत्र में शुष्क संपीड़ित हवा की आपूर्ति करती है। गैस संरचना स्थिर है, पाइप छोटा है और माप का उपयोग वाणिज्यिक निपटान के बजाय आंतरिक ऊर्जा निगरानी के लिए किया जाता है।

एक थर्मल मास मीटर एक सरल और अधिक किफायती समाधान प्रदान कर सकता है। इस मामले में, अल्ट्रासोनिक तकनीक का चयन केवल इसलिए करना क्योंकि इसमें कोई गतिशील भाग नहीं है, इससे सर्वोत्तम समग्र परियोजना निर्णय नहीं मिल पाएगा।

यह उदाहरण दिखाता है कि क्यों मीटर का चयन किसी पसंदीदा तकनीक के बजाय माप मूल्य, पाइप आकार, आउटपुट आवश्यकताओं और स्थापित लागत से शुरू होना चाहिए।

स्थापना और कमीशनिंग जाँच

हर मीटर पर एक सीधा नियम लागू न करें

10डी अपस्ट्रीम और 5डी डाउनस्ट्रीम जैसा एक निश्चित नियम सार्वभौमिक रूप से मान्य नहीं है। आवश्यक दूरी मीटर डिज़ाइन, ध्वनिक पथ, अपस्ट्रीम डिस्टर्बेंस, फ्लो कंडीशनर और अंशांकन व्यवस्था पर निर्भर करती है।

अपर्याप्त सीधी पाइप भंवर और असममित वेग प्रोफाइल बना सकती है। FlowT की व्याख्याअल्ट्रासोनिक माप पर अपर्याप्त सीधे पाइप का प्रभाववर्णन करता है कि फ़ैक्टरी मीटर कारक को परेशान स्थापना में पुन: उत्पन्न क्यों नहीं किया जा सकता है।

एक डायग्नोस्टिक बेसलाइन स्थापित करें

कमीशनिंग के बाद डायग्नोस्टिक मान रिकॉर्ड करें जबकि पाइप, ट्रांसड्यूसर और प्रक्रिया की स्थिति स्वीकार्य मानी जाती है। यह आधार रेखा बाद में समस्या निवारण के लिए एक संदर्भ प्रदान करती है।

स्वामित्व की लागत और कुल लागत

सबसे कम मीटर खरीद मूल्य हमेशा सबसे कम परियोजना लागत उत्पन्न नहीं करता है। तुलना करना:

• मीटर और ट्रांसमीटर की लागत
• स्पूल-टुकड़े का निर्माण
• हॉट टैपिंग या प्रक्रिया बंद होना
• दबाव और तापमान उपकरण
• फ़्लो कंप्यूटर या गैस विश्लेषक आवश्यकताएँ
• फ्लो कंडीशनर और अतिरिक्त पाइपिंग
• फैक्टरी या प्रयोगशाला अंशांकन
• कमीशनिंग और क्षेत्र सत्यापन
• स्थायी दबाव हानि
• नियमित रखरखाव और पुनः अंशांकन
• माप अनिश्चितता का वित्तीय परिणाम

एक उच्च{{0}मूल्य वाला प्राकृतिक गैस स्थानांतरण बिंदु एक कैलिब्रेटेड बहु-पथ प्रणाली को उचित ठहरा सकता है। एक छोटी उपयोगिता शाखा ऐसा नहीं कर सकती। आर्थिक मूल्यांकन में मापी गई गैस का मूल्य और गलत परिणाम की लागत प्रतिबिंबित होनी चाहिए।

गैस फ्लो मीटर आरएफक्यू चेकलिस्ट

सामान्य चयन गलतियाँ

• बिना पुष्टि के गैस के लिए मीटर पर लिक्विड क्लैंप का उपयोग करना:समान माप सिद्धांत साझा करने से उत्पाद विनिमेय नहीं हो जाते।
• केवल ब्रोशर सटीकता की तुलना करना:स्थापना, पाइप आयाम, अंशांकन और माध्यमिक उपकरण पूर्ण परिणाम को प्रभावित करते हैं।
• भ्रमित करने वाली वास्तविक और मानक मात्रा:गलत दबाव, तापमान, संपीड्यता या आधार स्थितियाँ गैस का वेग स्थिर होने पर भी रूपांतरण त्रुटि पैदा कर सकती हैं।
• परिचालन चरम सीमाओं की अनदेखी:स्टार्टअप, पर्ज और आपातकालीन स्थितियाँ सामान्य प्रवाह की तुलना में अधिक कठिन हो सकती हैं।
• यह मानते हुए कि सारी नमी स्वीकार्य है:जलवाष्प, प्रकाश संघनन और गंभीर दो चरणीय प्रवाह अलग-अलग स्थितियाँ हैं।
• एक सामान्य स्ट्रेट-रन नंबर का उपयोग करना:सटीक मीटर और स्थापना आवश्यकताओं का पालन करें।
• ध्वनिक शोर को नजरअंदाज करना:माप बिंदु का चयन करने से पहले नियामकों, नियंत्रण वाल्वों, कंप्रेसर और उच्च वेग जेट की समीक्षा की जानी चाहिए।

निष्कर्ष

अल्ट्रासोनिक गैस प्रवाह मीटर प्राकृतिक गैस आवंटन, बड़ी पाइपलाइन निगरानी, ​​विशेष फ्लेयर और वेंट सिस्टम, प्रोसेस गैस हेडर, बड़े संपीड़ित वायु नेटवर्क और चयनित बायोगैस अनुप्रयोगों के लिए मजबूत उम्मीदवार हैं।

उनका मूल्य कम स्थायी दबाव हानि, कोई घूर्णन माप घटक नहीं, व्यापक संचालन क्षमता और उपयोगी निदान से आता है। वे फायदे गैस के दबाव, घनत्व, संरचना, नमी, प्रवाह प्रोफ़ाइल, ध्वनिक शोर, आवश्यक आउटपुट और पूर्ण सिस्टम अनिश्चितता का मूल्यांकन करने की आवश्यकता को दूर नहीं करते हैं।

मीटर का चयन करने से पहले, गैस संरचना, पाइप आयाम, न्यूनतम और अधिकतम प्रवाह, दबाव, तापमान, नमी की स्थिति, आवश्यक अनिश्चितता, खतरनाक क्षेत्र वर्गीकरण और संचार आवश्यकताएं तैयार करें।

फ़्लोटी इन विवरणों की समीक्षा कर सकता है और यह निर्धारित करने में सहायता कर सकता है कि क्या अल्ट्रासोनिक, थर्मल द्रव्यमान, अंतर {{0}दबाव या कोई अन्य प्रवाह माप तकनीक बेहतर फिट है। के माध्यम से आवेदन डेटा जमा करेंफ़्लोटी गैस फ़्लो मीटर पूछताछ प्रपत्र.
