अल्ट्रासोनिक फ्लो मीटर सिद्धांत: मुख्य अंतर्दृष्टि

मेंअल्ट्रासोनिक प्रवाह माप, द्रव वेग डेटा माध्यम के माध्यम से यात्रा करने वाली ध्वनिक तरंगों के प्रसार विशेषताओं से प्राप्त होता है, चाहे तरल हो या गैस पाइप अनुभाग के भीतर सीमित हो। अल्ट्रासोनिक फ्लो मीटर सिद्धांत मूल रूप से पारगमन समय भिन्नता या आवृत्ति बदलाव को मापने पर निर्भर करता है जो तब होता है जब ध्वनि तरंगें चलती तरल पदार्थ के साथ बातचीत करती हैं। सिग्नल जेनरेशन, ट्रांसमिशन क्वालिटी और इको रिसेप्शन सामूहिक रूप से यह निर्धारित करते हैं कि डिवाइस सटीक वॉल्यूमेट्रिक रीडिंग देता है या माप श्रृंखला में व्यवस्थित त्रुटियां पेश करता है।

आधुनिक अल्ट्रासोनिक फ्लोमीटर डिजाइन में पारगमन समय विधि प्रमुख दृष्टिकोण बनी हुई है। जब अभ्यासकर्ता पहली बार इस तकनीक का सामना करते हैं, तो वे अक्सर यह कम आंकते हैं कि सिग्नल प्रोसेसिंग बैकएंड कितना मायने रखता है। पीज़ोइलेक्ट्रिक ट्रांसड्यूसर से कच्चे प्रतिध्वनि संकेत स्वच्छ साइनसॉइड के रूप में नहीं आते हैं -वे शोर, आयाम भिन्नताएं और चरण विकृतियां ले जाते हैं जिन्हें किसी भी सार्थक प्रवाह गणना से पहले नियंत्रित किया जाना चाहिए।

1981 में, सैंडरसन और हेम्प ने ट्रांजिट टाइम अल्ट्रासोनिक फ्लो मीटर के लिए सिग्नल डिटेक्शन पद्धतियों पर मूलभूत कार्य प्रकाशित किया। उनके योगदान ने समय{{3}डोमेन और आवृत्ति-डोमेन प्रसंस्करण तकनीकों के बीच अंतर किया। टाइम{6}डोमेन विधियाँ आम तौर पर एकल {7}पल्स ट्रांसमिशन का उपयोग करती हैं और विशिष्ट तरंग सुविधाओं को ट्रैक करती हैं {{8}आम तौर पर शून्य {{9}क्रॉसिंग पॉइंट या थ्रेशोल्ड ट्रिगर्स। फ़्रिक्वेंसी-डोमेन दृष्टिकोण इसके बजाय वर्णक्रमीय सामग्री की जांच करते हैं। प्रत्येक में ऐसे ट्रेडऑफ़ होते हैं जो तब तक तुरंत स्पष्ट नहीं होते जब तक आप वास्तविक फ़ील्ड इंस्टॉलेशन से निपट नहीं लेते।

अल्ट्रासोनिक पल्स अवधि और ध्वनि की गति के बीच संबंध, ध्वनिक वेग के साथ तरंग दैर्ध्य के पैमाने के साथ मिलकर, यह निर्धारित करता है कि कौन सी प्रसंस्करण रणनीति व्यावहारिक समझ में आती है। एकल पल्स टाइमिंग योजनाओं में, मीटर एक विस्फोट प्रसारित करता है, रिसेप्शन की प्रतीक्षा करता है, फिर आगमन समय का अनुमान लगाता है। सिद्धांत रूप में काफी सरल. वास्तविकता में यह पहचानना शामिल है कि प्राप्त तरंगरूप का कौन सा हिस्सा "सही" पारगमन समय से मेल खाता है {{4}और यह वह जगह है जहां शून्य {{5}क्रॉसिंग डिटेक्शन तस्वीर में प्रवेश करता है।

शून्य-क्रॉसिंग डिटेक्शन एक वोल्टेज थ्रेशोल्ड सेट करता है; जब इको सिग्नल इस स्तर से अधिक हो जाता है, तो सिस्टम टाइमिंग ट्रिगर कर देता है और बाद में जब तरंग शून्य को पार कर जाती है तो तुरंत माप लेता है। यह दृष्टिकोण दशकों से मानक अभ्यास रहा है। थ्रेशोल्ड वोल्टेज एक संदर्भ स्थापित करता है जिसके विरुद्ध प्राप्त तरंगरूप की तुलना की जाती है, थ्रेशोल्ड उल्लंघन के बाद पहले शून्य {{3} को पार करने से टाइमिंग सर्किट के लिए "स्टॉप" घटना को चिह्नित किया जाता है।

इस घटना को अधिकांश तकनीकी साहित्य आरेखों में चित्रित किया गया है {{0}एक दोलनशील प्रतिध्वनि लिफाफा जहां क्रमांकित शिखर (लेबल 1, 2, 3, 4) संभावित शून्य क्रॉसिंग हैं। उपयोग करने के लिए किस शून्य-क्रॉसिंग का चुनाव मनमाना नहीं है। आपको अपने मापों की पुनरावृत्ति प्रदर्शित करने की आवश्यकता है, लेकिन सिग्नल आयाम में उतार-चढ़ाव के कारण पहली चोटी एक सीमा से अधिक स्थानांतरित हो सकती है, जिससे चिंताजनक "चक्र लंघन" घटना हो सकती है -मापा गया प्रसार समय एक पूर्ण तरंग चक्र को छोड़ देता है।

मजबूती में सुधार के लिए एकाधिक शून्य{0}}क्रॉसिंग पॉइंट को ट्रैक किया जा सकता है। कुछ उपकरण कई क्रॉसिंग की पहचान करते हैं और आउटलेर्स को अस्वीकार करने के लिए स्थिरता जांच का उपयोग करते हैं। यह कम्प्यूटेशनल ओवरहेड जोड़ता है लेकिन आयाम प्रेरित समय त्रुटियों के प्रति संवेदनशीलता को काफी कम कर देता है।

अल्ट्रासोनिक फ्लो मीटर कार्य सिद्धांततरल पदार्थों के बजाय गैस अनुप्रयोगों से निपटते समय यह काफी अधिक जटिल हो जाता है। तरल मीडिया की तुलना में गैस में ध्वनिक प्रतिबाधा परिमाण के लगभग तीन क्रम कम होती है। सिग्नल क्षीणन गंभीर है. जहां एक तरल युग्मित ट्रांसड्यूसर को मिलिवोल्ट स्तर की प्रतिध्वनि प्राप्त हो सकती है, जिसके लिए मामूली प्रवर्धन की आवश्यकता होती है, गैस माप अक्सर पृष्ठभूमि शोर से प्राप्त पल्स को हल करने के लिए 60 डीबी से अधिक लाभ की मांग करते हैं।

अल्ट्रासोनिक ट्रांजिट के साथ गैस प्रवाह को मापना {{0}समय प्रौद्योगिकी ऐसी चुनौतियाँ प्रस्तुत करती है जिनका तरल अनुप्रयोगों को सामना नहीं करना पड़ता है। ट्रांसड्यूसर और माध्यम के बीच ध्वनिक युग्मन गैसीय मीडिया के साथ काफी हद तक खराब हो जाता है। गैस में ध्वनि की गति संरचना, दबाव और तापमान के साथ नाटकीय रूप से भिन्न होती है, तरल पदार्थों की तुलना में कहीं अधिक, जहां भिन्नता कुछ प्रतिशत हो सकती है।

विचार करें कि गैस वितरण नेटवर्क में क्या होता है। वही पाइप, वही अल्ट्रासोनिक मीटर हार्डवेयर, लेकिन मांग के साथ दबाव में उतार-चढ़ाव होता है। प्रत्येक दबाव परिवर्तन ध्वनिक प्रतिबाधा को बदल देता है, प्राप्त सिग्नल आयाम को बदल देता है, संभावित रूप से थ्रेसहोल्ड-आधारित टाइमिंग सिस्टम को अलग-अलग शून्य-क्रॉसिंग बिंदुओं पर ले जाने का कारण बनता है। वास्तविक वॉल्यूमेट्रिक थ्रूपुट स्थिर रहने पर भी परिणामी प्रवाह रीडिंग बहती रहती है।

अशांति इन समस्याओं को बढ़ा देती है। उच्च रेनॉल्ड्स संख्या पर, पाइप क्रॉस सेक्शन में वेग प्रोफ़ाइल तेजी से गैर-समान हो जाती है। पारगमन समय का अंतर जिसे एक अल्ट्रासोनिक मीटर मापता है वह एक पथ का प्रतिनिधित्व करता है {{4}औसत वेग {{5}न कि वह वास्तविक औसत वेग जो आपको संपूर्ण प्रवाह क्षेत्र में एकीकृत करके प्राप्त होगा। सुधार कारक (प्रोफ़ाइल मुआवजा) इस विसंगति के लिए जिम्मेदार हैं, लेकिन वे अपेक्षाकृत अच्छी तरह से व्यवहार वाली प्रवाह स्थितियों को मानते हैं। असममित इनलेट गड़बड़ी या घुमाव डालें, और वे सुधार कारक कम विश्वसनीय हो जाते हैं।

AGC{{0}स्वचालित लाभ नियंत्रण-सर्किट प्रतिध्वनि आयाम को सामान्य करने का प्रयास करते हैं, भले ही प्रसार के दौरान सिग्नल कितना भी क्षीण हो जाए। जब उपकरण का एजीसी चरण ठीक से काम करता है, तो प्रवाह से प्रेरित पथ परिवर्तन, तापमान से संबंधित ध्वनिक संपत्ति में परिवर्तन, या क्रमिक ट्रांसड्यूसर गिरावट से आयाम भिन्नताएं शून्य क्रॉसिंग समय को दूषित नहीं करती हैं। हालाँकि, यदि सावधानी से कार्यान्वित नहीं किया गया तो AGC अपनी स्वयं की टाइमिंग कलाकृतियों का परिचय देता है। लाभ नियंत्रण लूप के माध्यम से चरण बदलाव पारगमन समय के अंतर के रूप में सामने आ सकते हैं।

गैस अल्ट्रासोनिक फ्लो मीटर में द्वितीयक इलेक्ट्रॉनिक्स को डिजाइन करने में स्थिर, दोहराने योग्य समय की आवश्यकता के विरुद्ध शोर को ध्यान में रखते हुए सिग्नल को संतुलित करना शामिल है। एक लोकप्रिय कॉन्फ़िगरेशन AD8367 वेरिएबल - गेन एम्पलीफायर जैसे घटकों का उपयोग करके एनालॉग एजीसी चरणों के साथ डिजिटल एजीसी (फर्मवेयर में कार्यान्वित) के संयोजन का उपयोग करता है। हाइब्रिड दृष्टिकोण विकृति को स्वीकार्य सीमा के भीतर रखते हुए गतिशील सीमा का विस्तार करता है।

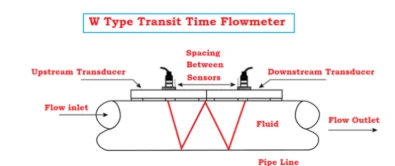

ultrasonic flow measurement

सिग्नल हानि का कारण बनने वाला कोई भी कारक माप गुणवत्ता को प्रभावित करता है। उच्च प्रवाह वेग का अर्थ है संवहन के कारण लंबे समय तक ध्वनिक पथ विक्षेपण -ध्वनि किरण पाइप के पार सीधे यात्रा नहीं करती है बल्कि एक घुमावदार प्रक्षेपवक्र का अनुसरण करती है। छोटे व्यास वाले पाइप स्पष्ट सीमा परत प्रभाव प्रदर्शित करते हैं जहां दीवार की निकटता स्थानीय वेग ग्रेडिएंट को संशोधित करती है।

माप ट्यूब की दीवारों से किनारे के प्रभाव अल्ट्रासोनिक ट्रांज़िट -समय प्रवाहमापी डिज़ाइन के लिए अतिरिक्त जटिलताएँ पेश करते हैं। नाली सीमा के साथ परस्पर क्रिया करने वाली ध्वनि तरंगें अपवर्तन और आंशिक परावर्तन का अनुभव करती हैं। संकीर्ण पाइपों में, ये सीमा इंटरैक्शन प्राप्त सिग्नल चरित्र पर हावी होते हैं। पाइप व्यास के सापेक्ष ध्वनिक बीम की चौड़ाई मायने रखती है; चौड़ी किरणें दीवार के अधिक प्रभाव को "देखती" हैं।

CO₂-समृद्ध गैस धाराएँ विशेष चुनौतियाँ प्रस्तुत करती हैं। कार्बन डाइऑक्साइड हवा या प्राकृतिक गैस की तुलना में कहीं अधिक आक्रामक तरीके से कुछ आवृत्तियों पर ध्वनिक ऊर्जा को अवशोषित करता है। उच्च CO₂ सामग्री सिग्नल आयाम को क्षीण कर देती है, संभवतः पहचान सीमा से नीचे। पर्यावरणीय शोर, चाहे वह दबाव नियामकों से ऊपर की ओर हो, कैविटेटिंग वाल्व से हो, या बाहरी कंपन स्रोतों से हो, {{5}नकली सिग्नल इंजेक्ट करता है जो गलत थ्रेशोल्ड क्रॉसिंग को ट्रिगर कर सकता है।

शोर वाले औद्योगिक वातावरण में शोर मार्जिन के लिए पर्याप्त सिग्नल प्राप्त करने के लिए 20 किलोहर्ट्ज़ से ऊपर माप आवृत्तियों को प्राप्त करना अक्सर आवश्यक होता है। कम आवृत्तियाँ दूर तक फैलती हैं लेकिन परिवेशीय ध्वनिक हस्तक्षेप के प्रति अधिक संवेदनशील होती हैं। उच्च आवृत्तियाँ गैस में तेजी से क्षीण होती हैं लेकिन कम आवृत्ति वाले संयंत्र शोर के प्रति बेहतर प्रतिरक्षा प्रदान करती हैं।

सिग्नल आकार की अस्थिरता अल्ट्रासोनिक फ्लो मीटरिंग में माप त्रुटि का एक कम सराहनीय स्रोत बनी हुई है। गूँज एक माप से दूसरे माप तक समान प्रोफ़ाइल बनाए नहीं रखती है। तापमान चक्रण ट्रांसड्यूसर अनुनाद आवृत्ति को बदल देता है। ध्वनिक बंदरगाहों पर जमा होने से प्रतिबाधा मिलान बदल जाता है। पाइप की दीवार का क्षरण सीमा प्रतिबिंब विशेषताओं को बदल देता है।

जब प्रतिध्वनि तरंग का आकार बदलता है, तो थ्रेशोल्ड आधारित पहचान योजनाएं प्रत्येक पल्स ट्रेन पर अलग-अलग प्रतिक्रिया देती हैं। जो कुछ भी कमीशनिंग में पूरी तरह से काम करता है, कुछ वर्षों के संचालन के बाद उसमें व्यवस्थित पूर्वाग्रह विकसित हो सकता है। क्रॉस{3}सहसंबंध तकनीक{{4}जहां प्राप्त तरंगरूप की तुलना संग्रहीत संदर्भ से की जाती है{{5}आकार भिन्नताओं के लिए बेहतर प्रतिरक्षा प्रदान करती है लेकिन अधिक कम्प्यूटेशनल संसाधनों और सावधानीपूर्वक संदर्भ सिग्नल प्रबंधन की आवश्यकता होती है।

प्रसार पथ स्वयं ज्यामितीय रूप से निश्चित नहीं है। वेग प्रवणता (तेज कोर प्रवाह और धीमी सीमा परतों के बीच कतरनी) के कारण अपवर्तन ध्वनिक किरण को मोड़ देता है। मल्टीपाथ मीटर डिज़ाइन में, यह प्रभाव पथ पर निर्भर वेग रीडिंग के रूप में प्रकट होता है जो अपेक्षित थोक वेग के बराबर औसत नहीं होता है।

ultrasonic flow measurement

विश्वसनीय पारगमन समय अंतर माप प्राप्त करने के लिए कई उपकरण विवरणों पर ध्यान देने की आवश्यकता होती है। समय निर्धारण अपेक्षित पारगमन समय अंतर से काफी अधिक होना चाहिए। कम {{4} वेग वाले गैस प्रवाह के लिए, Δt केवल कुछ नैनोसेकंड हो सकता है {{5} जिसके लिए पिकोसेकंड {{6} वर्ग समय डिजिटलीकरण की आवश्यकता होती है। एएम जैसे निर्माताओं के टीडीसी (समय-से-डिजिटल कनवर्टर) चिप्स 90पीएस रिज़ॉल्यूशन प्राप्त करते हैं, जिससे चुनौतीपूर्ण परिस्थितियों में भी प्रवाह प्रेरित पारगमन अंतर को मापने में मदद मिलती है।

तापमान क्षतिपूर्ति पर समझौता नहीं किया जा सकता है। माध्यम में ध्वनि की गति और ट्रांसड्यूसर विशेषताएँ दोनों तापमान के साथ बदलती रहती हैं। बिना मुआवजे वाले उपकरण तापमान में उतार-चढ़ाव और स्पष्ट प्रवाह रीडिंग के बीच सहसंबंध दिखाते हैं जिनका वास्तविक थ्रूपुट परिवर्तनों से कोई लेना-देना नहीं है।

शून्य -क्रॉसिंग डिटेक्शन अल्ट्रासोनिक फ्लो मीटर सिद्धांत अंततः स्थिर थ्रेशोल्ड निर्धारण, सुसंगत तरंग आगमन विशेषताओं और उचित रूप से डिजाइन किए गए लाभ नियंत्रण पर निर्भर करता है। ये तत्व ऐसे तरीकों से परस्पर क्रिया करते हैं जो हमेशा सहज नहीं होते। यदि चरण प्रतिक्रिया लाभ सेटिंग के साथ बदलती है तो एक "बेहतर" एम्पलीफायर का मतलब बेहतर प्रवाह माप नहीं है।

स्थिर संरचना वाले स्वच्छ, एकल चरण वाले तरल पदार्थ पारगमन समय अल्ट्रासोनिक प्रवाह मीटर के लिए आदर्श स्थितियों का प्रतिनिधित्व करते हैं। प्राकृतिक गैस पाइपलाइनों में कस्टडी ट्रांसफर एप्लिकेशन मल्टीपाथ अल्ट्रासोनिक मीटरों पर बहुत अधिक निर्भर करते हैं, क्योंकि {{3}जब ठीक से स्थापित और कैलिब्रेट किया जाता है, तो वे चलती भागों के रखरखाव के बोझ के बिना टरबाइन मीटर को टक्कर देने या उससे अधिक की सटीकता प्रदान करते हैं।

इसके विपरीत, गंदे तरल पदार्थ के साथ गंदी गैस धाराएं, तेजी से बदलती संरचनाएं, या महत्वपूर्ण कण लोडिंग प्रौद्योगिकी की सीमाओं को धक्का देती हैं। निलंबित सामग्री से सिग्नल का प्रकीर्णन प्रत्यक्ष {{1}पथ प्रतिध्वनि को विसरित प्रतिबिंबों से अभिभूत कर सकता है। डॉपलर आधारित अल्ट्रासोनिक मीटर ऐसी स्थितियों को बेहतर ढंग से संभालते हैं, हालांकि कम सटीकता पर।

अभ्यासकर्ताओं के लिए मुख्य बात: अल्ट्रासोनिक प्रवाह माप निर्दिष्ट करने से पहले अपनी प्रक्रिया की शर्तों को समझें।अल्ट्रासोनिक फ्लो मीटर का सिद्धांतऑपरेशन सीधा लगता है{{0}पारगमन समय को मापें, वेग की गणना करें{{1}लेकिन वास्तविक परिचालन स्थितियों के तहत भरोसेमंद परिणाम देने के लिए एप्लिकेशन की मांगों के लिए इंस्ट्रूमेंटेशन आर्किटेक्चर के मिलान की आवश्यकता होती है।

समकालीन अल्ट्रासोनिक गैस फ्लोमीटर तेजी से डिजिटल सिग्नल प्रोसेसिंग तकनीकों का लाभ उठा रहे हैं जो एक दशक पहले कम्प्यूटेशनल रूप से निषेधात्मक थे। सहसंबंध{{1}आधारित समय{{2}में से{{3}उड़ान निर्धारण, अनुकूली फ़िल्टरिंग एल्गोरिदम, और मॉडल{{4}आधारित तरंग फिटिंग सभी सरल सीमा/शून्य{5}क्रॉसिंग दृष्टिकोण पर संभावित सुधार प्रदान करते हैं।

ट्रांसड्यूसर ड्राइवर, एनालॉग फ्रंट एंड, एडीसी और मोनोलिथिक उपकरणों में डिजिटल प्रोसेसिंग को मिलाकर एकल {{0}चिप समाधान {{1} में इन एल्गोरिदम के एकीकरण ने प्रदर्शन में सुधार करते हुए कार्यान्वयन जटिलता को नाटकीय रूप से कम कर दिया है। टेक्सास इंस्ट्रूमेंट्स और मैक्सिम जैसे निर्माता अब डिजिटल रूपांतरण और सहसंबंध गणना के समय में निर्मित {{6}के साथ {{5}विशिष्ट अल्ट्रासोनिक सेंसिंग आईसी प्रदान करते हैं।

अंतिम उपयोगकर्ताओं के लिए, यह उन मीटरों में तब्दील हो जाता है जो समय के साथ अंशांकन को बेहतर बनाए रखते हैं, हस्तक्षेप को अधिक प्रभावी ढंग से अस्वीकार करते हैं, और यह बताते हुए नैदानिक जानकारी प्रदान करते हैं कि प्रक्रिया की स्थिति माप सटीकता सीमाओं को कब बढ़ा रही है। मौलिकअल्ट्रासोनिक फ्लो मीटर सिद्धांतनहीं बदला है, लेकिन उस सिद्धांत को कैसे लागू किया जाता है, यह आगे बढ़ता जा रहा है।

अल्ट्रासोनिक प्रवाह अनुप्रयोगों में माप सटीकता अंततः भौतिक परिचालन स्थितियों के लिए सिग्नल प्रोसेसिंग आर्किटेक्चर के मिलान में की गई देखभाल को दर्शाती है। पारगमन समय का पता लगाना प्रमुख बना हुआ है, लेकिन सहायक इलेक्ट्रॉनिक्स और एल्गोरिदम यह निर्धारित करते हैं कि सैद्धांतिक सटीकता व्यावहारिक विश्वसनीयता में तब्दील होती है या नहीं।
