अल्ट्रासोनिक फ्लो मीटर कैसे काम करते हैं?

अल्ट्रासोनिक प्रवाह मीटर एक तरल पदार्थ के माध्यम से उच्च आवृत्ति वाली ध्वनि तरंगों को संचारित करके काम करते हैं और या तो प्रवाह के ऊपर और नीचे की ओर यात्रा करने वाले संकेतों के समय के अंतर को मापते हैं, या प्रवाह में कणों द्वारा परावर्तित तरंगों की आवृत्ति बदलाव को मापते हैं। ये माप सीधे द्रव वेग से संबंधित होते हैं, जिसे मीटर पाइप के ज्ञात क्रॉस अनुभागीय क्षेत्र का उपयोग करके वॉल्यूमेट्रिक प्रवाह दरों में परिवर्तित करता है।

अल्ट्रासोनिक प्रवाह मापन के पीछे का भौतिकी

अल्ट्रासोनिक प्रवाह माप के मूल में एक सरल लेकिन शक्तिशाली सिद्धांत निहित है: ध्वनि तरंगें तरल पदार्थ की गति से प्रभावित गति से तरल पदार्थ के माध्यम से यात्रा करती हैं। जब एक तरल पदार्थ एक पाइप के माध्यम से बहता है, तो यह प्रवाह के सापेक्ष उनकी दिशा के आधार पर अल्ट्रासोनिक संकेतों को या तो तेज या धीमा कर देता है।

यह तकनीक पीजोइलेक्ट्रिक ट्रांसड्यूसर विशेष सिरेमिक क्रिस्टल पर निर्भर करती है जो विद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करती है और इसके विपरीत। जब एक प्रत्यावर्ती विद्युत धारा इन क्रिस्टलों से गुजरती है, तो वे आम तौर पर 25 किलोहर्ट्ज़ और 5 मेगाहर्ट्ज के बीच आवृत्तियों पर कंपन करते हैं, जो मानव श्रवण सीमा 20 हर्ट्ज से 20 किलोहर्ट्ज़ से काफी ऊपर है। ये कंपन अल्ट्रासोनिक तरंगें उत्पन्न करते हैं जो पाइप की दीवार के माध्यम से और बहते तरल पदार्थ में फैलती हैं।

कमरे के तापमान पर पानी में ध्वनि की गति लगभग 1,480 मीटर प्रति सेकंड होती है। हालाँकि, यह आधारभूत गति तब बदल जाती है जब पानी स्वयं गतिमान होता है। प्रवाह के साथ यात्रा करने वाली एक ध्वनि तरंग एक संचयी वेग (ध्वनि गति + प्रवाह वेग) का अनुभव करती है, जबकि प्रवाह के विपरीत यात्रा करने वाली एक तरंग कम वेग (ध्वनि गति {{5%) प्रवाह वेग) का सामना करती है। यह अंतर पारगमन समय माप के लिए गणितीय आधार बनाता है।

पारगमन समय प्रवाह मीटर: समय के अंतर को मापना

ट्रांज़िट टाइम अल्ट्रासोनिक फ्लो मीटर, जिसे टाइम{{0}ऑफ़{1}फ़्लाइट मीटर भी कहा जाता है, औद्योगिक अनुप्रयोगों में सबसे आम प्रकार का प्रतिनिधित्व करता है। ट्रांज़िट समय के लिए वैश्विक बाज़ार {{3}एकल/दो पथ अल्ट्रासोनिक फ्लो मीटर का 2034 तक $1.92 बिलियन तक पहुंचने का अनुमान है, जो कि अल्ट्रासोनिक फ्लो मीटर बाज़ार का बड़ा हिस्सा है।

माप प्रक्रिया

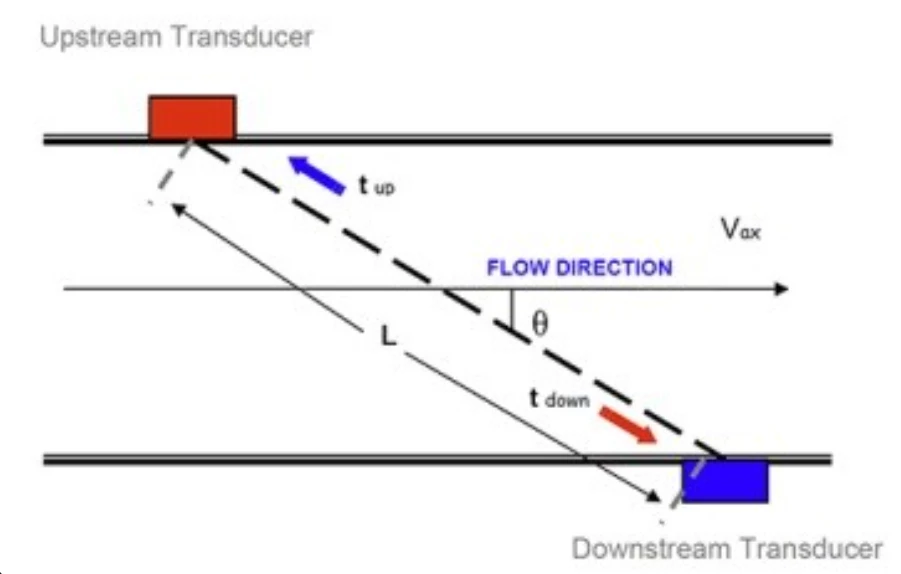

एक पारगमन समय प्रणाली प्रवाह दिशा के कोण पर पाइप के विपरीत किनारों पर लगे दो ट्रांसड्यूसर का उपयोग करती है। ये ट्रांसड्यूसर संचारण और प्राप्त करने के तरीकों के बीच वैकल्पिक होते हैं। पहला ट्रांसड्यूसर एक अल्ट्रासोनिक पल्स डाउनस्ट्रीम (प्रवाह के साथ) भेजता है, और सिस्टम समय को मापता हैt₁दूसरे ट्रांसड्यूसर तक पहुंचने में इसे लगता है। फिर प्रक्रिया उलट जाती है: दूसरा ट्रांसड्यूसर एक पल्स अपस्ट्रीम (प्रवाह के विरुद्ध) भेजता है, और सिस्टम समय रिकॉर्ड करता हैt₂.

समय का अंतर Δt=t₂ - t₁ अल्ट्रासोनिक पथ के साथ औसत द्रव वेग के सीधे आनुपातिक है। चूँकि पथ की लंबाई और कोण ज्ञात स्थिरांक हैं, मीटर इस सूत्र का उपयोग करके वेग की गणना करता है:

v=(L / 2 cos θ) × [(t₂ - t₁) / (t₁ × t₂)]

कहाँ:

v=द्रव वेग

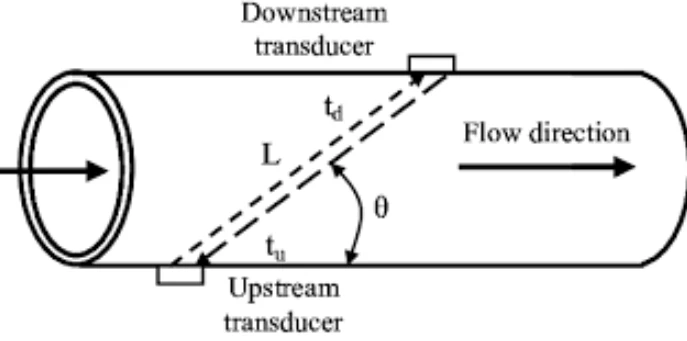

ट्रांसड्यूसर के बीच एल=पथ की लंबाई

θ पाइप अक्ष के सापेक्ष ट्रांसड्यूसर का कोण

t₁=डाउनस्ट्रीम पारगमन समय

t₂=अपस्ट्रीम ट्रांज़िट समय

पथ विन्यास

सटीकता आवश्यकताओं और द्रव गतिशीलता के आधार पर मीटरों को एकल {{0} पथ, दोहरे {{1} पथ, या बहु- पथ माप प्रणालियों के साथ कॉन्फ़िगर किया जा सकता है। एकल -पथ मीटर समान प्रवाह प्रोफ़ाइल वाले स्वच्छ तरल पदार्थों के लिए अच्छा काम करते हैं, ±1{7}}2% की सटीकता प्राप्त करते हैं। बहु-पथ विन्यास, पाइप व्यास में विभिन्न स्थानों पर तीन या अधिक ध्वनिक पथों का उपयोग करके, पाइप क्रॉस-सेक्शन में प्रवाह वेग में भिन्नता को ध्यान में रखते हुए ±0.5% सटीकता प्राप्त कर सकते हैं।

मल्टी-पाथ मीटर हिरासत हस्तांतरण अनुप्रयोगों में विशेष रूप से मूल्यवान हैं जहां वाणिज्यिक लेनदेन में महंगी माप त्रुटियों को रोकने के लिए सटीकता की आवश्यकताएं 0.1 प्रतिशत तक पहुंच जाती हैं।

डॉपलर फ्लो मीटर: आवृत्ति बदलाव को मापना

डॉपलर अल्ट्रासोनिक फ्लो मीटर 1842 में क्रिश्चियन डॉपलर द्वारा खोजे गए एक अलग सिद्धांत पर काम करते हैं। डॉपलर ने देखा कि ध्वनि तरंगों की तरंग दैर्ध्य कम होती है क्योंकि उनका स्रोत एक पर्यवेक्षक के पास पहुंचता है और तरंग दैर्ध्य लंबी हो जाती है, जिससे पता चलता है कि कार के पास आने पर कार के हॉर्न की आवाज क्यों बढ़ जाती है और दूर जाने पर कम हो जाती है।

परिचालन सिद्धांत

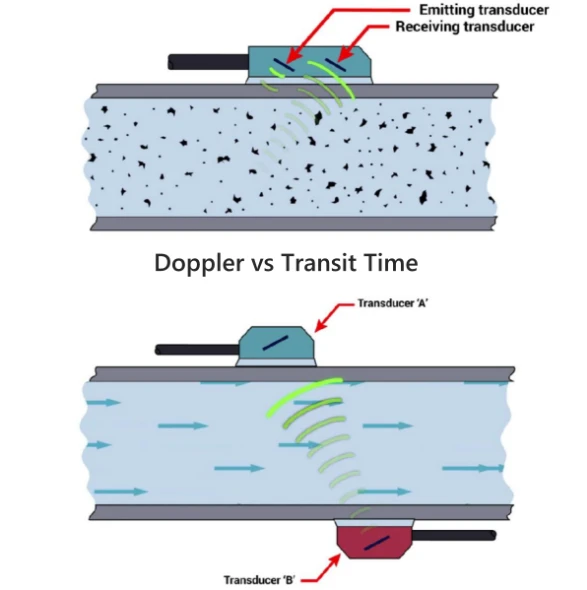

डॉपलर फ्लो मीटर एक निश्चित आवृत्ति पर निरंतर अल्ट्रासोनिक किरण को बहते हुए तरल पदार्थ में संचारित करता है। इस किरण को 100 माइक्रोन से बड़े निलंबित कणों, फंसे हुए गैस बुलबुले, या अशांति भंवरों परावर्तक असंततताओं का सामना करना चाहिए। ये रिफ्लेक्टर अल्ट्रासोनिक ऊर्जा को वापस प्राप्त ट्रांसड्यूसर में बिखेर देते हैं।

क्योंकि परावर्तक द्रव के साथ घूम रहे हैं, वे परावर्तित संकेत में आवृत्ति बदलाव का कारण बनते हैं। यदि द्रव ट्रांसड्यूसर की ओर बहता है, तो परावर्तित आवृत्ति बढ़ जाती है; यदि यह बह जाए तो आवृत्ति कम हो जाती है। यह आवृत्ति बदलाव (डॉपलर शिफ्ट) द्रव वेग के समानुपाती होता है।

संबंध इस समीकरण का अनुसरण करता है:

Δf=(2 × f₀ × v × cos θ) / c

कहाँ:

Δf=आवृत्ति बदलाव

f₀=संचरित आवृत्ति

v=द्रव वेग

θ=बीम कोण

c तरल पदार्थ में ध्वनि की गति =

आवेदन आवश्यकताएँ

डॉपलर अल्ट्रासोनिक फ्लो मीटर में अल्ट्रासोनिक संकेतों को प्रतिबिंबित करने के लिए कण या बुलबुले होने चाहिए, जिसमें ठोस पदार्थों या बुलबुले की न्यूनतम सांद्रता और आकार पर विचार करने की आवश्यकता होती है, साथ ही ठोस पदार्थों को निलंबित रखने के लिए तरल पदार्थ काफी तेजी से बहता है। यह डॉपलर मीटर को अपशिष्ट जल, घोल और वातित तरल पदार्थों के लिए आदर्श बनाता है लेकिन विआयनीकृत पानी या फार्मास्युटिकल {{2} ग्रेड रसायनों जैसे अति स्वच्छ तरल पदार्थों के लिए अनुपयुक्त है।

क्लैंप-ऑन बनाम इनलाइन इंस्टालेशन प्रकार

अल्ट्रासोनिक फ्लो मीटर दो प्राथमिक इंस्टॉलेशन कॉन्फ़िगरेशन में आते हैं, जिनमें से प्रत्येक के अलग-अलग अनुप्रयोगों के लिए अलग-अलग फायदे हैं।

क्लैंप-अल्ट्रासोनिक फ्लो मीटर प्रौद्योगिकी पर

अपने गैर-इनवेसिव इंस्टालेशन के कारण अल्ट्रासोनिक फ्लो मीटर बाजार में क्लैम्प{0}ऑन मीटर की हिस्सेदारी लगभग 50% है। ये बाहरी सेंसर ध्वनिक संचरण सुनिश्चित करने के लिए कपलिंग कंपाउंड का उपयोग करके सीधे पाइप के बाहरी हिस्से पर लगाए जाते हैं। अल्ट्रासोनिक सिग्नल पाइप की दीवार में प्रवेश करते हैं, बहते तरल पदार्थ को पार करते हैं, और विपरीत दीवार के माध्यम से लौट आते हैं।

अल्ट्रासोनिक फ्लो मीटर पर एक क्लैंप पाइपों को काटने या प्रवाह को बाधित करने की आवश्यकता को समाप्त कर देता है, जिससे यह रेट्रोफिट परियोजनाओं या अनुप्रयोगों के लिए आदर्श बन जाता है जहां सिस्टम डाउनटाइम अस्वीकार्य है। वे विभिन्न प्रकार के पाइप आकारों में फिट होते हैं और अल्ट्रासोनिक सेंसर को नुकसान पहुंचाए बिना संक्षारक तरल पदार्थों को मापने में सक्षम बनाते हैं। यह तकनीक धातु, प्लास्टिक और आधे इंच से लेकर 100 इंच से अधिक व्यास वाले कुछ मिश्रित पाइपों पर काम करती है।

हालाँकि, क्लैंप की सटीकता काफी हद तक उचित स्थापना पर निर्भर करती है। पाइप में बड़े तापमान परिवर्तन या अत्यधिक कंपन ट्रांसड्यूसर संरेखण और ध्वनिक युग्मन को प्रभावित कर सकते हैं, जबकि तांबे, कंक्रीट, प्लास्टिक या फाइबरग्लास से बने लाइन वाले पाइप पूरी तरह से प्रेषित सिग्नल को बिखेर सकते हैं या रिटर्न सिग्नल को क्षीण कर सकते हैं, नाटकीय रूप से सटीकता को केवल ±20% तक कम कर सकते हैं या ऑपरेशन को पूरी तरह से रोक सकते हैं।

इनलाइन मीटर कॉन्फ़िगरेशन

इनलाइन (या स्पूल-टुकड़ा) अल्ट्रासोनिक फ्लो मीटर सीधे पाइप में स्थापित होते हैं, जो प्रवाह प्रणाली का एक स्थायी हिस्सा बन जाते हैं। ये मीटर लंबी अवधि, उच्च सटीकता निगरानी जैसे प्रक्रिया स्वचालन, हिरासत हस्तांतरण और जिला ऊर्जा प्रणालियों की मांग करने वाले अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं।

क्योंकि ट्रांसड्यूसर तरल पदार्थ के सीधे संपर्क में होते हैं या सटीक मशीनी जेबों में लगे होते हैं, इनलाइन मीटर पाइप की दीवार की मोटाई, सामग्री भिन्नता और युग्मन गुणवत्ता से संबंधित अनिश्चितताओं को खत्म करते हैं। यह कॉन्फ़िगरेशन आम तौर पर क्लैंप-ऑन सिस्टम के लिए ±1{3}}2% की तुलना में ±0.5% सटीकता या बेहतर प्रदान करता है।

पोर्टेबल अल्ट्रासोनिक फ्लो मीटर अनुप्रयोग

पोर्टेबल अल्ट्रासोनिक फ्लो मीटर बैटरी पावर और हैंडहेल्ड इलेक्ट्रॉनिक्स के साथ पारगमन समय या डॉपलर तकनीक को जोड़ते हैं। पोर्टेबल अल्ट्रासोनिक फ्लो मीटर औद्योगिक अनुप्रयोगों में सहायता के लिए उपलब्ध हैं जहां सिस्टम कमीशनिंग, समस्या निवारण या ऊर्जा ऑडिट के लिए अस्थायी माप की आवश्यकता होती है।

इन उपकरणों में आम तौर पर शामिल हैं:

बैटरी से संचालित इलेक्ट्रॉनिक्स (4-8 घंटे का रनटाइम)

ट्रांसड्यूसर पर त्वरित {{0}माउंट क्लैंप-

पूर्व-क्रमादेशित पाइप सामग्री और आकार पुस्तकालय

डिजिटल डिस्प्ले वास्तविक समय प्रवाह दर दिखाते हैं

प्रवृत्ति विश्लेषण के लिए डेटा लॉगिंग

पोर्टेबिलिटी उन्हें फ़ील्ड सेवा तकनीशियनों के लिए मूल्यवान बनाती है जिन्हें निश्चित मीटर सटीकता को सत्यापित करने, प्रवाह समस्याओं का निदान करने या स्थायी स्थापना के बिना अस्थायी माप करने की आवश्यकता होती है।

गैर घुसपैठ अल्ट्रासोनिक फ्लो मीटर लाभ

गैर-घुसपैठ करने वाला अल्ट्रासोनिक फ्लो मीटर डिज़ाइन पारंपरिक सम्मिलन शैली उपकरणों की तुलना में कई आकर्षक लाभ प्रदान करता है:

कोई दबाव हानि नहीं: चूंकि ट्रांसड्यूसर प्रवाह धारा में प्रवेश नहीं करते हैं, वे शून्य दबाव ड्रॉप बनाते हैं। यह गुरुत्वाकर्षण आधारित प्रणालियों या कम दबाव वाले अनुप्रयोगों में महत्वपूर्ण है जहां न्यूनतम प्रतिबंध भी संचालन को बाधित कर सकते हैं।

कोई संदूषण जोखिम नहीं: मापने की प्रणाली कभी भी प्रक्रिया द्रव से संपर्क नहीं करती है, जो इसे भोजन, पेय और दवा उद्योगों में स्वच्छता अनुप्रयोगों के लिए आदर्श बनाती है जहां बाँझपन सर्वोपरि है।

कोई लीक प्वाइंट नहीं: पाइप की दीवार के माध्यम से प्रवेश को खत्म करने से संभावित रिसाव पथ दूर हो जाते हैं, जो खतरनाक, विषाक्त, या उच्च दबाव वाले तरल पदार्थों को संभालते समय एक महत्वपूर्ण सुरक्षा लाभ होता है।

न्यूनतम रखरखाव: अल्ट्रासोनिक फ्लो मीटर में कोई हिलने वाला भाग नहीं होता है और ये रसायन, ग्रीस, निलंबित ठोस पदार्थ, या प्रवाह धारा में गाद से प्रभावित नहीं होते हैं, जिसके परिणामस्वरूप यांत्रिक मीटर की तुलना में रखरखाव की लागत कम होती है और सेवा जीवन लंबा होता है।

अल्ट्रासोनिक जल प्रवाह मीटर अनुप्रयोग

जल और अपशिष्ट जल अल्ट्रासोनिक प्रौद्योगिकी के लिए सबसे बड़े अनुप्रयोग खंड का प्रतिनिधित्व करते हैं। जल संरक्षण और कुशल संसाधन प्रबंधन पर बढ़ती चिंताओं के कारण जल और अपशिष्ट जल प्रबंधन में अल्ट्रासोनिक फ्लो मीटर का बाजार मूल्य 2024 में महत्वपूर्ण था।

नगरपालिका जल प्रणालियाँ

पारगमन समय मीटर स्वच्छ जल माप में उत्कृष्टता प्राप्त करते हैं:

वितरण नेटवर्क: उपचार संयंत्रों से वितरण क्षेत्रों तक प्रवाह की निगरानी करना

बिलिंग मीटर: आवासीय और वाणिज्यिक जल खपत माप

रिसाव का पता लगाना: सिस्टम हानियों की पहचान करने के लिए कई बिंदुओं पर प्रवाह की तुलना करना

नगरपालिका जल और सीवर सिस्टम अक्सर बाहरी रूप से लगे अल्ट्रासोनिक फ्लो मीटर का उपयोग करते हैं क्योंकि पाइप के प्रवेश की आवश्यकता नहीं होती है, जिससे सेवा में रुकावट के बिना महत्वपूर्ण बुनियादी ढांचे पर स्थापना की अनुमति मिलती है।

व्यर्थ पानी का उपचार

अपशिष्ट जल अनुप्रयोगों में डॉपलर मीटर का व्यापक उपयोग होता है:

प्रभावशाली मापन: उपचार सुविधाओं में प्रवेश करने वाले कच्चे सीवेज प्रवाह पर नज़र रखना

प्रक्रिया नियंत्रण: उपचार चरणों के बीच प्रवाह की निगरानी करना

कीचड़ का प्रवाह: मोटे, कणों से भरे तरल पदार्थों को मापना जहां अन्य प्रौद्योगिकियां विफल हो जाती हैं

अल्ट्रासोनिक मीटर स्वचालित अपशिष्ट जल अनुप्रयोगों या किसी भी गंदे तरल जो प्रवाहकीय या पानी आधारित है, के लिए आदर्श हैं, हालांकि वे आम तौर पर डॉपलर मोड में आसुत जल या पीने के पानी के साथ काम नहीं करेंगे। अंतर महत्वपूर्ण है: अति शुद्ध पानी में डॉपलर माप के लिए आवश्यक कणों की कमी होती है, जिसके लिए पारगमन समय प्रौद्योगिकी की आवश्यकता होती है।

औद्योगिक प्रक्रिया अनुप्रयोग

पानी से परे, अल्ट्रासोनिक मीटर विभिन्न औद्योगिक क्षेत्रों में सेवा प्रदान करते हैं:

तेल और गैस

एशिया प्रशांत क्षेत्र में तेल और गैस क्षेत्र के बढ़ते उत्पादन में अल्ट्रासोनिक फ्लो मीटर की मांग को बढ़ावा देने की क्षमता है, भारत ने अगले 5-6 वर्षों में गैस क्षेत्र के लिए 67 अरब डॉलर के रणनीतिक निवेश की घोषणा की है। अनुप्रयोगों में शामिल हैं:

प्राकृतिक गैस पाइपलाइन अभिरक्षा हस्तांतरण

उत्पादन सुविधाओं में कच्चे तेल का माप

वितरण टर्मिनलों में परिष्कृत उत्पाद की पैमाइश

रासायनिक प्रसंस्करण

रासायनिक संयंत्र अल्ट्रासोनिक मीटर का उपयोग निम्न के लिए करते हैं:

संक्षारक तरल माप (इंस्टॉलेशन पर क्लैंप - सेंसर संपर्क को रोकता है)

बैच प्रक्रिया नियंत्रण

शीतल जल प्रणालियाँ

एचवीएसी सिस्टम

भवन स्वचालन तेजी से अल्ट्रासोनिक माप पर निर्भर करता है:

शीतलन प्रणालियों में ठंडा पानी का प्रवाह

गर्म पानी परिसंचरण की निगरानी

लागत आवंटन के लिए ऊर्जा (बीटीयू) मीटरिंग

अल्ट्रासोनिक और इलेक्ट्रोमैग्नेटिक फ्लोमीटर प्रौद्योगिकियों की तुलना करना

हालाँकि दोनों प्रौद्योगिकियाँ गैर-घुसपैठ प्रवाह माप की पेशकश करती हैं, वे अलग-अलग अनुप्रयोग श्रेणियों के साथ मौलिक रूप से भिन्न सिद्धांतों पर काम करती हैं।

माप सिद्धांत

एक विद्युत चुम्बकीय प्रवाहमापी प्रवाह की दिशा के लंबवत एक चुंबकीय क्षेत्र उत्पन्न करता है। फैराडे के नियम के अनुसार, जब एक प्रवाहकीय तरल चुंबकीय क्षेत्र के माध्यम से चलता है, तो यह प्रवाह वेग के आनुपातिक एक विद्युत संकेत उत्पन्न करता है। इसके लिए तरल पदार्थ की न्यूनतम चालकता आवश्यक है, आमतौर पर 5 माइक्रोसीमेंस प्रति सेंटीमीटर से ऊपर।

इसके विपरीत, अल्ट्रासोनिक मीटर ध्वनिक संकेतों का उपयोग करते हैं और किसी भी ध्वनिक प्रवाहकीय तरल पदार्थ के साथ काम करते हैं, जिसमें तेल, अल्कोहल और शुद्ध पानी जैसे गैर-प्रवाहकीय तरल पदार्थ शामिल हैं। अल्ट्रासोनिक और इलेक्ट्रोमैग्नेटिक फ्लो मीटर के बीच सबसे बड़ा अंतर यह है कि अल्ट्रासोनिक मीटर को काम करने के लिए प्रवाहकीय तरल की आवश्यकता नहीं होती है और यह गैसों को भी माप सकता है, हालांकि वे कई ठोस या बुलबुले वाले तरल पदार्थ के साथ कम अच्छा प्रदर्शन करते हैं।

द्रव अनुकूलता

विद्युत चुम्बकीय लाभ:

घोल और भारी ठोस सामग्री के साथ एक्सेल

बुलबुले या गैस अवरोध से अप्रभावित

तापमान और दबाव स्वतंत्र

अत्यधिक चिपचिपे तरल पदार्थों को संभालें

अल्ट्रासोनिक लाभ:

गैर-{0}}प्रवाहकीय तरल पदार्थ (पेट्रोलियम, शुद्ध पानी, गैसें) को मापें

किसी भी पाइप सामग्री (धातु, प्लास्टिक, पंक्तिबद्ध) पर काम करें

कोई हिलने वाला भाग या गीला घटक नहीं

मौजूदा सिस्टम के लिए क्लैंप{{0}ऑन विकल्प

स्थापना आवश्यकताएं

मैग मीटर को अल्ट्रासोनिक मीटर की तुलना में कम सीधे पाइप की आवश्यकता होती है -केवल एक व्यास अपस्ट्रीम और दो डाउनस्ट्रीम, जबकि अल्ट्रासोनिक मीटर को आमतौर पर 10 अपस्ट्रीम और पांच डाउनस्ट्रीम की आवश्यकता होती है। हालाँकि, प्रारंभिक लागत में इलेक्ट्रोमैग्नेटिक फ्लो मीटर अक्सर अल्ट्रासोनिक फ्लो मीटर की तुलना में सस्ते होते हैं, हालांकि अल्ट्रासोनिक सिस्टम कम दीर्घकालिक रखरखाव खर्च की पेशकश कर सकते हैं।

स्ट्रैप ऑन अल्ट्रासोनिक फ्लो मीटर इंस्टालेशन

अल्ट्रासोनिक फ्लो मीटर के प्रदर्शन पर सटीक स्ट्रैप के लिए उचित स्थापना महत्वपूर्ण है। इस प्रक्रिया में कई प्रमुख चरण शामिल हैं:

कार्यस्थल पर काम की तैयारी

पाइप की स्थिति का आकलन: बढ़ते क्षेत्रों से बाहरी कोटिंग, जंग, या स्केल हटा दें। इष्टतम ध्वनिक युग्मन के लिए पाइप की सतह साफ, चिकनी धातु होनी चाहिए।

सीधे पाइप आवश्यकताएँ: प्रवाह मीटर को सुचारू, समान प्रवाह पथ सुनिश्चित करने के लिए अक्सर सेंसर के दोनों ओर सीधी पाइप की लंबाई की आवश्यकता होती है, क्योंकि अशांत प्रवाह सिग्नल प्रसार और गलत माप का कारण बन सकता है। न्यूनतम आवश्यकताएं आम तौर पर 10 व्यास अपस्ट्रीम और 5 व्यास डाउनस्ट्रीम मोड़, वाल्व या व्यास परिवर्तन हैं।

स्थापना स्थान: पंप (कंपन), एयर पॉकेट (सिग्नल हस्तक्षेप), या जहां पाइप पूरी तरह से नहीं चल सकता है, के पास के स्थानों से बचें।

ट्रांसड्यूसर माउंटिंग

ट्रांसड्यूसर और पाइप की दीवार के बीच उदारतापूर्वक ध्वनिक कपलेंट लगाएं। यह जेल हवा के अंतराल को समाप्त करता है जो अल्ट्रासोनिक ट्रांसमिशन को रोक देगा। मीटर की गणना की गई दूरी के अनुसार ट्रांसड्यूसर की स्थिति, जो इस पर निर्भर करती है:

पाइप का व्यास और दीवार की मोटाई

पाइप सामग्री और ध्वनि की गति

द्रव का प्रकार और तापमान

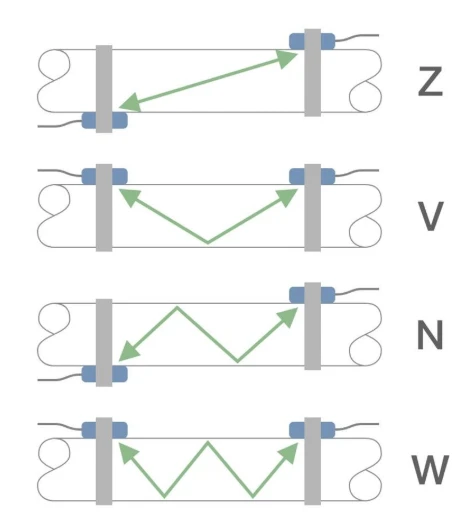

वांछित माप पथ (V, W, या Z कॉन्फ़िगरेशन)

V-पथ (परावर्तक) पाइप के एक तरफ का उपयोग करता है जिसमें सिग्नल विपरीत दीवार से उछलता है। Z-पथ (सीधा) ट्रांसमिशन के माध्यम से ट्रांसड्यूसर को विपरीत दिशा में रखता है। W-पथ छोटे पाइपों में बेहतर सटीकता के लिए एकाधिक प्रतिबिंबों को नियोजित करता है।

सत्यापन

स्थापना के बाद, संचालन को सत्यापित करें:

सिग्नल की शक्ति की जाँच करना (आमतौर पर अच्छे इंस्टॉलेशन के लिए 60-90%)

सिग्नल गुणवत्ता संकेतकों की पुष्टि करना

वाल्व बंद करके शून्य - प्रवाह अंशांकन करना

ज्ञात प्रवाह स्थितियों या वैकल्पिक माप विधियों के विरुद्ध रीडिंग को मान्य करना

अल्ट्रासोनिक फ्लो मीटर निर्माता और चयन

अग्रणी अल्ट्रासोनिक फ्लो मीटर निर्माताओं में जनरल इलेक्ट्रिक, एमर्सन इलेक्ट्रिक कंपनी, ग्रेलाइन इंस्ट्रूमेंट्स और सीमेंस एजी के साथ-साथ एंड्रेस+हॉसर, योकोगावा और बेजर मीटर जैसे विशेष आपूर्तिकर्ता शामिल हैं। प्रत्येक निर्माता विशिष्ट अनुप्रयोगों के लिए अनुकूलित उत्पाद श्रृंखलाएँ प्रदान करता है।

मुख्य चयन मानदंड

द्रव लक्षण

स्वच्छता: स्वच्छ तरल पदार्थ के लिए पारगमन समय, कण भरे हुए के लिए डॉपलर

चालकता: अल्ट्रासोनिक किसी भी तरल पदार्थ के साथ काम करता है; विद्युत चुम्बकीय को चालकता की आवश्यकता होती है

तापमान और दबाव: सत्यापित करें कि मीटर रेटिंग प्रक्रिया स्थितियों से अधिक है

श्यानता: उच्च-चिपचिपाहट वाले तरल पदार्थों पर विशेष ध्यान देने की आवश्यकता हो सकती है

प्रक्रिया आवश्यकताएँ

सटीकता की आवश्यकता: हिरासत हस्तांतरण के लिए ±0.5% बनाम निगरानी के लिए ±2%

पाइप का आकार: 0.5 इंच से लेकर कई मीटर तक

स्थापना बाधाएं: सीधे पाइप के लिए जगह, माउंटिंग पर क्लैंप के लिए पहुंच

द्विदिशीय प्रवाह: कई अल्ट्रासोनिक मीटर विपरीत प्रवाह को संभालते हैं

आर्थिक कारक

आरंभिक लागत: आमतौर पर क्लैंप की लागत छोटे पाइपों के लिए इनलाइन से अधिक होती है

स्थापना लागत: क्लैंप {{0}ऑन काटने और वेल्डिंग को समाप्त करता है

रखरखाव: अल्ट्रासोनिक मीटरों को आमतौर पर न्यूनतम रखरखाव की आवश्यकता होती है

परिचालन लागत: कोई दबाव हानि नहीं, बदलने के लिए कोई गतिशील भाग नहीं

सामान्य मुद्दे और समस्या निवारण

उनकी विश्वसनीयता के बावजूद, अल्ट्रासोनिक मीटर प्रदर्शन समस्याओं का अनुभव कर सकते हैं:

सिग्नल हानि की समस्या

हवा के बुलबुले, तरल पदार्थ में दूषित पदार्थ, पाइप कंपन या अनुचित स्थापना के कारण सिग्नल हानि हो सकती है। लक्षणों में अनियमित रीडिंग, प्रवाह रुकने पर प्रवाह संकेत, या पूर्ण सिग्नल विफलता शामिल हैं।

समाधान:

जांचें और पुनः -ध्वनिक कपलेंट लगाएं

ट्रांसड्यूसर संरेखण और जकड़न की जाँच करें

मीटर को वेंटिंग या स्थानांतरित करके हवा की जेब को खत्म करें

सुनिश्चित करें कि पाइप पूरी तरह से चले (कम बिंदुओं पर स्थापित करें, उच्च बिंदुओं पर नहीं)

सटीकता में गिरावट

ट्रांसड्यूसर के साथ हवा के बुलबुले, गंदगी, या सतहों पर जमाव जैसे मुद्दे अल्ट्रासोनिक सिग्नल में हस्तक्षेप कर सकते हैं, जबकि बाहरी विद्युत उपकरण, पास की मशीनरी, या विद्युत चुम्बकीय क्षेत्र सटीकता को बाधित कर सकते हैं।

उपचार:

ट्रांसड्यूसर के चेहरों को नियमित रूप से साफ करें

बिजली के शोर से केबलों की रक्षा करें

फ्लो मीटर के साथ तापमान और दबाव सेंसर का उपयोग करके तापमान और दबाव में परिवर्तन को ध्यान में रखते हुए नियमित रूप से जांच करें

प्रवाह प्रोफ़ाइल को प्रभावित करने वाले स्केल बिल्डअप के लिए पाइप के आंतरिक भाग का निरीक्षण करें

स्थापना त्रुटियाँ

यदि दिखाया गया प्रवाह मान नकारात्मक है, तो यह आम तौर पर गलत सेंसर माउंटिंग को इंगित करता है, जिसके लिए कॉन्फ़िगरेशन परिवर्तन, प्रवाह दिशा सत्यापन, या सेंसर माउंटिंग ओरिएंटेशन को सही करने की आवश्यकता होती है।

सामान्य स्थापना गलतियों में शामिल हैं:

ट्रांसड्यूसर पीछे की ओर लगाए गए (अपस्ट्रीम/डाउनस्ट्रीम उलटे)

गलत पाइप पैरामीटर दर्ज किए गए (व्यास, दीवार की मोटाई, सामग्री)

मीटर से पहले/बाद में अपर्याप्त सीधा पाइप

लाइनर गुणों को ध्यान में रखे बिना पंक्तिबद्ध पाइपों पर स्थापित करना

भविष्य के रुझान और बाजार विकास

वैश्विक अल्ट्रासोनिक फ्लो मीटर बाजार 2024 में $2.15 बिलियन होने का अनुमान है और 2034 तक $4.11 बिलियन तक पहुंचने का अनुमान है, जो 6.7% की चक्रवृद्धि वार्षिक वृद्धि दर का प्रतिनिधित्व करता है। कई कारक इस विस्तार को संचालित करते हैं:

तकनीकी उन्नति: बहु-पथ माप, उन्नत सिग्नल प्रोसेसिंग और वायरलेस कनेक्टिविटी जैसी प्रगति ने सटीकता, दक्षता और कार्यक्षमता में उल्लेखनीय सुधार किया है। आधुनिक मीटर दूरस्थ निगरानी के लिए वास्तविक समय पर डेटा प्रदान करते हैं और औद्योगिक IoT प्लेटफार्मों के साथ एकीकृत होते हैं।

उद्योग डिजिटलीकरण: विनिर्माण सुविधाएं तेजी से स्मार्ट इंस्ट्रूमेंटेशन की मांग कर रही हैं जो नियंत्रण प्रणालियों से जुड़ती हैं और डायग्नोस्टिक डेटा प्रदान करती हैं। HART, Modbus, या ईथरनेट प्रोटोकॉल वाले अल्ट्रासोनिक मीटर इन आवश्यकताओं को पूरा करते हैं।

स्थिरता पहल: पानी की कमी और प्रदूषण पर बढ़ती चिंताओं ने संसाधनों की प्रभावी ढंग से निगरानी और प्रबंधन के लिए अल्ट्रासोनिक फ्लो मीटर सहित उन्नत जल प्रबंधन समाधानों में निवेश को प्रेरित किया है।

ऊर्जा क्षेत्र का विकास: 2023 में, तकनीकी प्रगति और बढ़ी हुई निष्कर्षण विधियों के कारण पेट्रोलियम तरल पदार्थ का उत्पादन लगभग 34 मिलियन बैरल तेल के बराबर प्रति दिन तक बढ़ गया, जिससे सटीक हिरासत हस्तांतरण माप की मांग बढ़ गई।

सिग्नल प्रोसेसिंग एल्गोरिदम, लघु इलेक्ट्रॉनिक्स और बेहतर ट्रांसड्यूसर सामग्री में विकास के साथ प्रौद्योगिकी का विकास जारी है। अगस्त 2023 में, फ़ूजी इलेक्ट्रिक ने छोटे पाइपों और शुद्ध जल अनुप्रयोगों के लिए अल्ट्रासोनिक फ्लो मीटर पर एक क्लैंप, एफएसजेड एस फ्लो लॉन्च किया, जिसमें आसान इंस्टॉलेशन और एकीकृत डिस्प्ले क्षमताएं हैं।

अक्सर पूछे जाने वाले प्रश्नों

क्या अल्ट्रासोनिक फ्लो मीटर सभी पाइप सामग्रियों पर काम करते हैं?

ट्रांज़िट टाइम मीटर कार्बन स्टील, स्टेनलेस स्टील, पीवीसी और सीपीवीसी सहित अधिकांश ठोस सामग्रियों पर काम करते हैं। हालाँकि, मीटरों पर क्लैंप आमतौर पर तांबे, कंक्रीट, प्लास्टिक या फाइबरग्लास से बने लाइन वाले पाइपों पर काम नहीं करेगा क्योंकि ये सामग्रियां प्रेषित सिग्नल को बिखेर देती हैं या रिटर्न सिग्नल को क्षीण कर देती हैं। तन्य लोहा और कच्चा लोहा अच्छा काम करते हैं। पंक्तिबद्ध पाइपों के लिए, लाइनर के माध्यम से बंदरगाहों में लगे ट्रांसड्यूसर के साथ इनलाइन इंस्टॉलेशन बेहतर परिणाम प्रदान करते हैं।

क्या अल्ट्रासोनिक मीटर द्विदिशीय प्रवाह को माप सकते हैं?

हाँ, अधिकांश अल्ट्रासोनिक मीटर दोनों दिशाओं में प्रवाह मापते हैं। इलेक्ट्रॉनिक्स अपस्ट्रीम को डाउनस्ट्रीम पारगमन समय या आवृत्ति बदलाव से अलग करता है, जिससे प्रवाह दिशा की परवाह किए बिना सटीक माप की अनुमति मिलती है। यह क्षमता जलमार्गों में चेक वाल्व या ज्वारीय प्रभाव वाले पंप सिस्टम जैसे रिवर्सिंग फ्लो वाले अनुप्रयोगों में मूल्यवान है।

सटीक माप के लिए न्यूनतम प्रवाह वेग क्या है?

पारगमन समय मीटर आम तौर पर प्रवाह को 0.1 - 0.3 फीट प्रति सेकंड (3-9 सेमी/सेकंड) जितना कम मापते हैं, हालांकि बहुत कम वेग पर सटीकता कम हो जाती है। अल्ट्रासोनिक फ्लो मीटर की सटीकता बहुत कम भरोसेमंद हो जाती है जब प्रवाह दर आंतरिक पाइपिंग चर के कारण 2 फीट/सेकंड से नीचे गिर जाती है जो प्रवाह सिग्नल को स्थानांतरित कर सकती है। महत्वपूर्ण निम्न-प्रवाह अनुप्रयोगों के लिए, सत्यापित करें कि मीटर विनिर्देश आपकी आवश्यक वेग सीमा से मेल खाते हैं।

तापमान परिवर्तन अल्ट्रासोनिक माप को कैसे प्रभावित करते हैं?

तापमान तरल पदार्थों में ध्वनि की गति को प्रभावित करता है। अल्ट्रासोनिक सिग्नल ठंडे तरल पदार्थ की तुलना में गर्म तरल पदार्थ में तेजी से यात्रा करते हैं, जिससे संभावित रूप से माप त्रुटियां होती हैं। गुणवत्ता मीटर में तापमान सेंसर और मुआवजा एल्गोरिदम शामिल हैं जो स्वचालित रूप से तापमान भिन्नता के लिए समायोजित होते हैं, रेटेड तापमान सीमा में सटीकता बनाए रखते हैं। सर्वोत्तम परिणामों के लिए, तापमान सेंसर स्थापित करें और क्षतिपूर्ति सुविधाओं को सक्षम करें।

अल्ट्रासोनिक प्रवाह माप प्रौद्योगिकी की बहुमुखी प्रतिभा और विश्वसनीयता इसे नगरपालिका जल प्रणालियों से लेकर तेल रिफाइनरियों तक के उद्योगों में एक पसंदीदा विकल्प बनाती है। जबकि उचित चयन और स्थापना के लिए द्रव गुणों और साइट की स्थितियों पर ध्यान देने की आवश्यकता होती है, अल्ट्रासोनिक मीटर की गैर-आक्रामक प्रकृति और न्यूनतम रखरखाव विविध अनुप्रयोगों में दीर्घकालिक मूल्य प्रदान करता है।

यह समझना कि कैसे ट्रांसड्यूसर विद्युत संकेतों को यांत्रिक कंपन में परिवर्तित करते हैं, कैसे वे कंपन प्रवाह से प्रभावित वेग पर तरल पदार्थ के माध्यम से फैलते हैं, और कैसे इलेक्ट्रॉनिक्स समय के अंतर या आवृत्ति बदलाव की व्याख्या करते हैं, मीटर चयन, स्थापना और समस्या निवारण के बारे में बेहतर निर्णय लेने का अधिकार देता है। जैसे-जैसे प्रौद्योगिकी स्मार्ट सिग्नल प्रोसेसिंग और कनेक्टिविटी सुविधाओं के साथ आगे बढ़ रही है, अल्ट्रासोनिक मीटर प्रक्रिया अनुकूलन और संसाधन प्रबंधन में तेजी से केंद्रीय भूमिका निभाएंगे।
