फ्लो मीटर अल्ट्रासोनिक

फ्लो मीटर अल्ट्रासोनिक: संपूर्ण नो {{0}ड्रामा गाइड जिसका आप आज उपयोग कर सकते हैं

आप चाहें एकप्रवाह मीटर अल्ट्रासोनिकवह मार्गदर्शिका जो काफी लंबी है, काफी विस्तृत है और फिर भी उसे क्रियान्वित करना आसान है। यह संस्करण अधिक गहराई तक जाता है: फ़्लफ़ के बिना भौतिकी, इंस्टॉलेशन जो वास्तविक पाइपों पर काम करता है, डेटा पथ जो आपके एससीएडीए/बीएमएस में फिट होते हैं, पैसे का गणित जिसका आप बचाव कर सकते हैं, और चेकलिस्ट, टेम्प्लेट और तालिकाओं को कॉपी करने के लिए तैयार हैं। कीवर्डप्रवाह मीटर अल्ट्रासोनिकऐसा प्रतीत होता है कि यह कहाँ मायने रखता है, और हम लहजा स्पष्ट और व्यावहारिक रखते हैं ताकि आपकी टीम अब आगे बढ़ सके।

इस गाइड में आपको क्या मिलेगा

कैसे का एक सीधा-सादा अंग्रेजी मॉडलप्रवाह मीटर अल्ट्रासोनिककाम करता है

ट्रांज़िट-समय बनाम डॉपलर: जब प्रत्येक जीतता है, तो बचने के लिए नुकसान के साथ

5-आयाम तुलना बनाम मैग और भंवर (तालिका + कथा)

एक 7-प्वाइंट प्री-इंस्टॉल चेकलिस्ट और एक फील्ड कमीशनिंग टेम्पलेट

5-चरणीय रोलआउट जिसे आप सभी साइटों पर कॉपी कर सकते हैं

पायलट से स्केल तक जाने के लिए 90 दिनों का रोडमैप

कार्यान्वित उदाहरणों के साथ एक सरल आरओआई कैलकुलेटर

पेड़ों की समस्या निवारण, रखरखाव की आदतें और अक्सर पूछे जाने वाले प्रश्न

एलएसआई कीवर्ड सूची और सुझाए गए आंतरिक लिंक

मूल अवधारणा: कैसे एक अल्ट्रासोनिक मीटर ध्वनि को प्रवाह में बदल देता है

एकअल्ट्रासोनिक प्रवाह मीटरपैमानेऔसत द्रव वेगऔर पाइप द्वारा गुणा करता हैक्रॉस{{0}अनुभागीय क्षेत्रवॉल्यूमेट्रिक प्रवाह प्राप्त करने के लिए. यह या तो इसका उपयोग करता हैपारगमन-समययाडॉपलरध्वनिकी

• पारगमन-समय (टीटी): दो ट्रांसड्यूसर पाइप के पार तिरछे बात करते हैं। प्रवाह ध्वनि को नीचे की ओर बढ़ने में मदद करता है और इसे धारा के प्रतिकूल धीमा कर देता है। छोटासमय का अंतरवेग के समानुपाती होता है. टीटी फलता-फूलता हैस्वच्छ तरल पदार्थकम ठोस और कम प्रवेशित हवा के साथ।
• डॉपलर (डीपी): एक ट्रांसड्यूसर ध्वनि भेजता है और प्रतिबिंबों को सुनता हैकण या बुलबुले.आवृत्ति परिवर्तनवेग के लिए मानचित्र. डीपी फलता-फूलता हैगंदा या वातितप्रवाह वहां होता है जहां टीटी संघर्ष करेगा।

टीमें क्यों पसंद करती हैंप्रवाह मीटर अल्ट्रासोनिक:

• कोई गतिशील भाग नहीं, इसलिए कोई घिसाव वाला भाग नहीं और न्यूनतम बहाव
• दबाना{{0}परविकल्प: कोई पाइप काटना नहीं,कोई दबाव ड्रॉप नहीं, परमिट में कोई देरी नहीं
• विस्तृत आकार कवरेजछोटी सेवा लाइनों से लेकर बड़ी मुख्य लाइनों तक
• लचीला I/O: 4-20 एमए, पल्स, मोडबस, बीएसीनेट, ईथरनेट/आईपी, ओपीसी यूए

कई टीमें ठोस अभ्यास के साथ विश्व के वास्तविक नंबरों को देखती हैं: टीटी क्लैंप चारों ओर±0.5–1%, डीपी ढीली लेकिन गंदी रेखाओं पर पढ़ने योग्य, जब आप स्पूल काट सकते हैं तो इनलाइन अल्ट्रासोनिक तंग।

जहां अल्ट्रासोनिक आपके संयंत्र या नेटवर्क में सबसे उपयुक्त बैठता है

जल नेटवर्क/डीएमए: इनलेट्स/आउटलेट्स पर ऑडिट, सप्ताह भर की लॉगिंग, बैलेंस जांच, त्वरित एनआरडब्ल्यू हॉटस्पॉट खोज पर क्लैंप करें।

एचवीएसी ऊर्जा लूप: ठंडा और गर्म पानी बिना हेड लॉस के मुख्य प्रवाह; निम्न -ΔT सिंड्रोम पर हमला करने के लिए ΔT के साथ जोड़ी बनाएं।

औद्योगिक बैचिंग/सम्मिश्रण: हिरासत जांच पर इनलाइन अल्ट्रासोनिक; घोल, गूदे और वातित मिश्रण पर डीपी।

अस्थायी अभियान: पूंजी लॉक करने से पहले मीटर, पंप और नियंत्रण लूप को सत्यापित करने के लिए एक पोर्टेबल यूनिट में घूमें।

पारगमन-समय बनाम डॉपलर: एक बार चुनें, दोबारा काम करने से बचें

ट्रांज़िट-समय (टीटी) तब जीतता है जब…

तरल हैसाफसर्वाधिक समय

आप की जरूरत हैकड़ी सटीकताबिलिंग, ऊर्जा, या रेसिपी नियंत्रण के लिए

पाइप का आकार अलग-अलग होता है और आप चाहते हैंकिट पर एक क्लैंप-कई पंक्तियों को कवर करने के लिए

डॉपलर (डीपी) जीतता है जब…

तरल हैगंदा या वातितडिज़ाइन के अनुसार (अपशिष्ट जल, गूदा, कुछ खाद्य पदार्थ)

आपको बस एक चाहिएस्थिर प्रवृत्तिजहां टीटी छूट जाएगा

ठोस/बुलबुले ध्वनि को प्रतिबिंबित करने के लिए पर्याप्त रूप से सुसंगत होते हैं

त्वरित निर्णय नियम
यदि आप सामान्य ऑपरेशन के दौरान कण या बुलबुले देख सकते हैं, तो डीपी शुरू करें। यदि आप नहीं कर सकते, तो टीटी शुरू करें। यदि प्रक्रिया विफल हो जाती है, तो योजना बनाएंदोनों: टीटी डिफ़ॉल्ट के रूप में, डीपी सबसे रफ लाइन पर बैकअप के रूप में।

पांच-आयाम तुलना (अल्ट्रासोनिक बनाम मैग बनाम भंवर)

कथा शॉर्टकट

गैर -प्रवाहकीय तरल?मैग बाहर है, अल्ट्रासोनिक अंदर रहता है।

सिर झुकाकर {{0}बजट खोना? भंवर कठिन है;अल्ट्रासोनिक कोई नहीं जोड़ता.

शटडाउन की अनुमति नहीं?अल्ट्रासोनिक जीत पर क्लैंप-पहले दिन.

आर्किटेक्चर: पाइप से आपके डैशबोर्ड तक

सेंसर: जोड़े पर (V-पथ या Z-पथ) या इनलाइन स्पूल पर क्लैंप करें।

ट्रांसमीटर: उड़ान या डॉपलर गणित, तापमान इनपुट, अलार्म का समय{{0}का समय।

आउटपुट: लीगेसी के लिए 4-20 एमए/पल्स, डिजिटल के लिए मोडबस/बीएसीनेट/ईथरनेट/आईपी/ओपीसी यूए।

स्काडा/बीएमएस/इतिहासकार: टैग, स्केलिंग, अलार्मिंग और स्टोरेज।

एनालिटिक्स: एनआरडब्ल्यू, ओईई संबंध, प्रति प्रवाह इकाई ऊर्जा, रेसिपी विचरण।

बख्शीश:यदि I/O स्लॉट कम हैं, तो पहले महीने को मीटर पर चलाएँलकड़हारा में निर्मित, सीएसवी निर्यात करें, और केवल हार्ड - तार एक बार जब आप मूल्य सिद्ध कर लें।

5-चरणीय कार्यान्वयन विधि

चरण 1 - सही पंक्तियाँ चुनें
चुनेंदससबसे बड़ी लागत या जोखिम वाली पंक्तियाँ। पानी के लिए: डीएमए सीमाएं और प्लांट इनलेट। एचवीएसी के लिए: ठंडे/गर्म पानी के मेन। प्रक्रिया के लिए: अभिरक्षा बिंदु और मिश्रण।

चरण 2 - मीडिया को वर्गीकृत करें → टीटी या डीपी
लॉग ठोस/बुलबुले, तापमान, चिपचिपाहट, और विशिष्ट ऑपरेटिंग स्थिति। चुननाटीटीस्वच्छ के लिए,डी पीगंदे/वातित के लिए. किसी भी लाइनर या मिश्रित पाइप को चिह्नित करें।

चरण 3 - माउंटिंग इंजीनियर करें

चुननावी-पथमध्य-आकार के पाइपों के लिए,Z-पथबड़ी/मोटी दीवारों के लिए.

आदरसीधा{{0}दौड़ोलंबाई (अपस्ट्रीम/डाउनस्ट्रीम)।

उपायदीवार की मोटाई औरव्यास के अंदर; पुराने रेखाचित्रों पर भरोसा न करें.

पाइप साफ करें, ताजा कपलेंट लगाएं, समान रूप से तनाव दें।

चरण 4 - एकीकृत करें और लॉग करें

4-20 एमए बनाम मॉडबस/बीएसीनेट/ईथरनेट/आईपी तय करें।

चालू करेंजहाज पर लकड़हाराएक-सप्ताह की आधार रेखा के लिए।

टैग, सेट इकाइयों और रिकॉर्ड अंशांकन कारकों को नाम दें।

चरण 5 - सत्यापित करें और लॉक करें

दौड़नाशून्य-प्रवाहजाँच करता है.

किसी टैंक ड्रॉ, वेट स्केल, या विश्वसनीय इनलाइन मीटर के विरुद्ध जांच करें।

सहेजेंकमीशनिंग रिपोर्टफ़ोटो और रिक्ति के साथ.

अलार्म को सीएमएमएस में तार दें ताकि बहाव या सिग्नल खोने से टिकट बन जाए।

सात-प्वाइंट प्री-इंस्टॉल चेकलिस्ट

मिडिया: स्वच्छ बनाम ठोस/बुलबुले; सामान्य तापमान/चिपचिपापन।

पाइप: सामग्री, शेड्यूल, लाइनर/कोटिंग, अंडाकारता।

DIMENSIONS: उपायदीवारऔरपहचानउपकरण के साथ, स्मृति के साथ नहीं।

पथ: विक्रेता रिक्ति की पुष्टि के साथ V बनाम Z का चयन किया गया।

सीधा-दौड़ो: कोहनी, टीज़, रेड्यूसर, पंप नोट किए गए।

आई/ओ योजना: 4-20 एमए या डिजिटल बस, टैग नाम तय।

सत्यापन: चुनी गई संदर्भ विधि (टैंक ड्रा/सेकेंडरी मीटर)।

कमीशनिंग रिपोर्ट टेम्पलेट (अपने एसओपी में चिपकाएँ)

साइट/लाइन आईडी:

मीडिया/तापमान/दबाव:

पाइप सामग्री/लाइनर/शेड्यूल:

मापी गई दीवार/आईडी:

पर्वत पथ: वी या जेड;रिक्ति (मिमी):

ट्रांसड्यूसर प्रकार और तापमान रेटिंग:

सीधा-चलाना (यू/डी):

I/O मैपिंग: 4-20 एमए @ रेंज ___ / मोडबस @ एड्रेस ___

शून्य-प्रवाह परीक्षण परिणाम:

संदर्भ और परिणाम की जांच करें:

तस्वीरें: स्थान, संरेखण, रिक्ति

मालिक और तारीख:

सटीकता: वास्तव में सुई को क्या घुमाता है

पाइप आईडी त्रुटिहावी है. इसे मापें.

सीधा-दौड़ोऔर अधिकांश लोगों की अपेक्षा से कहीं अधिक पदार्थ घूमता है।

युग्मन गुणवत्तास्वच्छ सिग्नल और शोर के बीच अंतर है.

तापमानऔरध्वनि की गतिमुआवज़ा दूर रहता है.

मीडिया राज्य: टीटी को भारी वातन से नफरत है; डीपी को लगातार रिफ्लेक्टर की जरूरत है।

माउंट पथ का चयन(वी बनाम जेड) सख्त पाइपों पर एसएनआर और स्थिरता सेट करता है।

इन्हें सही से करें और एप्रवाह मीटर अल्ट्रासोनिकवीरतापूर्ण ट्यूनिंग के बिना इसकी विशिष्ट विंडो में भूमि।

लागत, आरओआई, और मूल्य निर्धारण का समय (सरल और ईमानदार)

विशिष्ट हार्डवेयर श्रेणियाँ

पोर्टेबल पर क्लैंप करें: मध्य-चार अंक

क्लैंप-ठीक कर दिया गया है: मध्य- से उच्च-चार अंक

इनलाइन अल्ट्रासोनिक: उच्च-चार से निम्न-पांच अंक

जहां रिटर्न दिखता है

शटडाउन नहींक्लैंप के लिए {{0}ऑन परमिट और ठेकेदार का समय बचाता है

कोई दबाव ड्रॉप नहींहर घंटे पंप ऊर्जा बचाता है

संतुलन और नियंत्रणरासायनिक ओवरफ़ीड या हीट पेनाल्टी में कटौती करें

एनआरडब्ल्यू में कमीसीधे राजस्व या कम उत्पादन में परिवर्तित हो जाता है

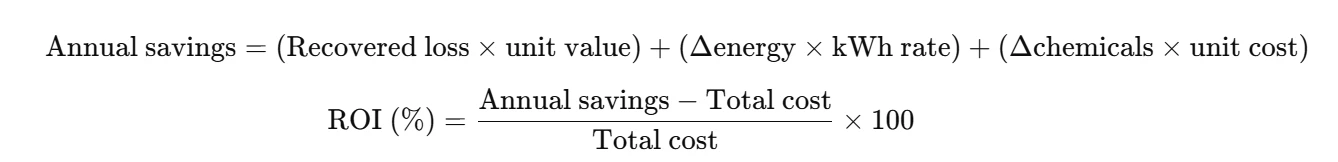

आरओआई कैलकुलेटर (इसे अपनी शीट में कॉपी करें)

सूक्ष्म उदाहरण पर काम किया

पुनर्प्राप्त हानि: 12 m³/घंटा × 8,000 घंटे/वर्ष × $1.2/m³=$115,200

पंप ऊर्जा कटौती: 4 किलोवाट × 8,000 घंटे/वर्ष × $0.12/kWh=$3,840

रसायन कटौती: $600/माह × 12=$7,200

वार्षिक बचत ≈ $126,240

कुल लागत (मीटर + इंस्टालेशन): $8,500

आरओआई ≈ 1,385%; पेबैक ~25 दिन

व्यावहारिक अनुप्रयोग आप अभी शुरू कर सकते हैं

जल नेटवर्क

सप्ताह 1-2: डीएमए इनलेट/आउटलेट पर क्लैंप करें; मध्य रात्रि से सुबह 4 बजे तक प्रवाह लॉग करें।

सप्ताह 3: अंदर/बाहर तुलना करें; असंतुलन द्वारा रैंक क्षेत्र; इसका पीछा करने के लिए मीटर को हिलाएं।

महीना 2: बार-बार आने वाले हॉटस्पॉट को ठीक करें; स्थापित करनाफिक्स क्लैंप{{0}ऑन; पोर्टेबल रोमिंग रखें.

एचवीएसी ऊर्जा लूप

मुख्य ठंडे और गर्म पानी के हेडर पर स्थापित करें।

आपूर्ति/वापसी तापमान के साथ प्रवृत्ति प्रवाह; निम्न-ΔT कुंडलियाँ खोजें।

प्रति टन kWh ट्रिम करने के लिए पंप कर्व्स और वाल्व ट्रिम्स को रीसेट करें।

औद्योगिक लाइनें

हिरासत संदर्भों के लिए इनलाइन अल्ट्रासोनिक।

दृश्यता बनाए रखने के लिए स्लरीज़ पर डीपी जहां टीटी अंधा हो जाएगा।

बचत को साबित करने के लिए भिन्नता को बैच हानि या पुनः कार्य से जोड़ें।

90-दिवसीय रोडमैप: पहले मीटर से स्केल तक

दिन 1–10 - बेसलाइन

खरीदें/उधार लेंपोर्टेबल क्लैंप{{0}चालू

आधे दिन के लिए दो तकनीशियनों को प्रशिक्षित करें

8-10 प्राथमिकता पंक्तियों का सर्वेक्षण करें और एक सप्ताह लॉग करें

दिन 11–30 - मूल्य सिद्ध करें

दो त्वरित जीत की मात्रा निर्धारित करें (नुकसान में कटौती या नियंत्रण सुधार)

दो को मंजूरी देने के लिए बचत प्रस्तुत करेंनिश्चित इंस्टॉल

दिन 31–60 - मानकीकृत करें

लिखना एकतीन-पेज एसओपीउपरोक्त टेम्पलेट का उपयोग करना

एक टैग नामकरण योजना और इतिहासकार दृश्य बनाएं

कम सिग्नल या ड्रॉपआउट के लिए सीएमएमएस अलर्ट जोड़ें

दिन 61-90 - स्केल और लॉक

बार-बार हॉटस्पॉट पर फिक्स्ड मीटर लगाएं

पोर्टेबल मीटर को त्रैमासिक रोमिंग पर रखें

मासिक ऑप्स समीक्षा में आरओआई शीट जोड़ें

समस्या निवारण पेड़ (तेज़ रास्ते)

यदि पढ़ने में शोर हो

पाइप को पुनः साफ करें, कपलैंट दोबारा लगाएं, स्ट्रेप को फिर से तनाव दें

कोशिशवी-पथपहला; वेल्ड से दूर हटो

ऊपर की ओर गुहिकायन या फंसी हुई हवा की जाँच करें

यदि पढ़ना पक्षपातपूर्ण बनाम संदर्भ है

पुन: -मापेंपहचानऔरदीवार; मीटर अद्यतन करें

सत्यापित करेंध्वनि की गतिप्रवेश या तापमान COMP

पुष्टि करनासीधा{{0}दौड़ो; यदि आवश्यक हो तो हटें

अगर सिग्नल खत्म हो जाए

V से स्विच करेंZ-पथमोटी दीवारों पर

लाभ कम करने और संरेखण में सुधार करने से एसएनआर को मदद मिलती है

गंदी लाइनों के लिए, पर स्विच करेंडॉपलर

रखरखाव जो सटीकता को उबाऊ रखता है

पोंछें और पुनः -कौप्लांट करेंत्रैमासिकक्लैंप पर -निश्चित बिंदुओं पर

पट्टा तनाव और नाली तनाव राहत की जाँच करें

ट्रांसमीटर की समीक्षा करेंनिदान लॉगमहीने के

पुन:-चलाएँशून्य-प्रवाहआस-पास के किसी भी यांत्रिक कार्य के बाद जाँच करें

यदि आप सेंसर स्थानांतरित करते हैं तो कमीशनिंग शीट को अपडेट करें

अद्वितीय चेकलिस्ट: सात सामान्य गलतियाँ और सुधार

नाममात्र आईडी का उपयोग करना → हल करना: आईडी/दीवार मापें; मीटर सेटअप अद्यतन करें.

नज़रअंदाज करते हुए सीधे {{0}दौड़ें → हल करना: स्थानांतरित करें या फ्लो कंडीशनर जोड़ें।

पुराना युगल → हल करना: ताजा जेल और उचित सतह की तैयारी।

गलत पथ → हल करना: बड़े या पंक्तिबद्ध पाइपों पर Z-पथ आज़माएं।

तापमान सीमा को भूल जाना → हल करना: सही ट्रांसड्यूसर सेट चुनें।

वीएफडी शोर के निकट रूटिंग → हल करना: अलग केबलिंग, शील्ड सही ढंग से।

कोई सत्यापन नहीं → हल करना: शून्य-प्रवाह + एक विश्वसनीय क्रॉस{{2}चेक।

उपयोग के आधार पर क्रेता की संक्षिप्त सूची

लेखापरीक्षा और गतिशीलता: पोर्टेबल टीटी पर क्लैंप-अंतर्निर्मित लकड़हारा, विस्तृत आकार किट के साथ।

स्थायी स्वच्छ लाइनें: फिक्स्ड टीटी पर क्लैंप-4-20 एमए + मोडबस, उच्च -तापमान युग्मक विकल्प के साथ।

स्थायी गंदी लाइनें: डीपी पर क्लैंप-ठोस/वायु सहनशीलता और समायोज्य लाभ के साथ।

हिरासत की जांच: इनलाइन अल्ट्रासोनिकसख्त विशिष्टता और स्थिर माउंटिंग के साथ।

अक्सर पूछे जाने वाले प्रश्न

अल्ट्रासोनिक मीटर पर क्लैंप कितना सटीक है?

स्वच्छ मीडिया, मापे गए पाइप आयाम, सही पथ और अच्छे सीधे {{0}रन, क्लैंप{{1}ट्रांज़िट पर {{2}समय आमतौर पर रहता है±0.5–1%. इंस्टॉलेशन नियंत्रित होने पर इनलाइन अल्ट्रासोनिक अधिक सख्त हो सकता है।

क्या मुझे इसे स्थापित करने के लिए शटडाउन की आवश्यकता है?

के लिए नहींदबाना-पर. आप पाइप के बाहर कपलैंट और पट्टियों के साथ सेंसर लगाते हैं। इनलाइन इंस्टॉल के लिए थोड़े समय के लिए आउटेज या हॉटटैप योजना की आवश्यकता होती है।

फ्लो मीटर अल्ट्रासोनिक की लागत कितनी है?

के लिए योजना बनाएंमध्य चार अंकएक पोर्टेबल इकाई के लिए,मध्य- से उच्च-चार अंकएक निश्चित क्लैंप के लिए-पर, औरउच्च{{0}चार से निम्न-पांच अंकइनलाइन अल्ट्रासोनिक के लिए, आकार, तापमान और I/O के आधार पर।

कितने समय में मुझे परिणाम मिल जाएंगे?

आपको डेटा मिलता हैउसी दिनआप एक क्लैंप {{0}लगाएं। धन का प्रभाव आपके ड्राइवर पर निर्भर करता है। हानि की वसूली, रासायनिक ट्रिम, या पंप ऊर्जा कटौती अक्सर वितरित होती हैमहीने-स्तर का भुगतान.

क्या अल्ट्रासोनिक गंदी या वातित लाइनों पर काम कर सकता है?

हाँ। उपयोगडॉपलरउन पंक्तियों के लिए. यह दृश्यता के लिए कुछ सटीकता का व्यापार करता है। यदि प्रक्रिया कभी-कभी साफ-सुथरी चलती है, तो टीटी सेटअप तैयार रखें और आवश्यकतानुसार मोड या मीटर स्विच करें।

क्या अल्ट्रासोनिक से दबाव में कमी आएगी?

ऐड पर क्लैंप-कोई सिर हानि नहीं. भंवर या टरबाइन डिज़ाइन की तुलना में इनलाइन अल्ट्रासोनिक में कम हानि होती है।

कौन सी पाइप सामग्री संगत हैं?

कार्बन स्टील, स्टेनलेस, डक्टाइल आयरन, तांबा और प्लास्टिक आम हैं। लाइनर और कंपोजिट भी काम करते हैं; दीवार, जुड़ाव और तापमान सीमा की पुष्टि करें।

मैं प्रयोगशाला के बिना रीडिंग का सत्यापन कैसे करूँ?

का उपयोग करोशून्य-प्रवाहपहले परीक्षण करें, फिर क्रॉस जांच के लिए टैंक ड्रॉ, वेट स्केल या विश्वसनीय इनलाइन मीटर का परीक्षण करें। फोटो और मापदंडों के साथ एक पेज की कमीशनिंग रिपोर्ट रखें।

समापन-: इस सप्ताह क्या करना है

A प्रवाह मीटर अल्ट्रासोनिकआपको पाइप को काटे बिना या हेड लॉस जोड़े बिना तेज़, रक्षात्मक प्रवाह डेटा देता है। उपयोगपारगमन-समयसाफ़ लाइनों पर औरडॉपलरगंदी या वातित रेखाओं पर। पाँच{1}}चरणीय विधि का पालन करें, सात-बिंदु जांच चलाएँ, कमीशनिंग टेम्पलेट भरें, और रखरखाव के लिए अलार्म वायर करें। बेसलाइन बनाने के लिए एक पोर्टेबल क्लैंप से शुरुआत करें, फिर हॉटस्पॉट पर मीटर लगाएं और आरओआई को ट्रैक करें। यदि आप आज एक काम करते हैं, तो अपनी शीर्ष तीन पंक्तियाँ चुनें और डालेंप्रवाह मीटर अल्ट्रासोनिकउन पर यह देखने के लिए कि आपका प्रवाह वास्तव में कहाँ जाता है।
