क्या अल्ट्रासोनिक फ्लो मीटर क्लैंप -उच्च दबाव को संभाल सकता है?

अल्ट्रासोनिक फ्लो मीटर पर क्लैंप {{0}उच्च दबाव अनुप्रयोगों को प्रभावी ढंग से संभाल सकता है क्योंकि वे पाइपिंग सिस्टम में प्रवेश किए बिना पाइप की दीवारों पर बाहरी रूप से लगे होते हैं। चूंकि ट्रांसड्यूसर कभी भी बहते तरल पदार्थ से संपर्क नहीं करते हैं, पाइपलाइन का दबाव माप उपकरण पर कोई प्रत्यक्ष सीमा नहीं लगाता है, केवल पाइप की संरचनात्मक अखंडता मायने रखती है।

क्लैंप को समझना-अल्ट्रासोनिक फ्लो मीटर दबाव क्षमताओं पर

अल्ट्रासोनिक प्रवाह मीटरडिज़ाइन पर क्लैंप{{0}उच्च दबाव वाले वातावरण में एक बुनियादी लाभ पैदा करता है। पारंपरिक इनलाइन मीटर को गीले घटकों के माध्यम से आंतरिक द्रव दबाव का सामना करना होगा, लेकिनअल्ट्रासोनिक फ्लो मीटर पर क्लैंपयह पूरी तरह से पाइप के बाहर से संचालित होता है।

क्यों बाहरी माउंटिंग दबाव सीमा को खत्म कर देती है

जब आप फ्लो मीटर पर एक अल्ट्रासोनिक क्लैंप स्थापित करते हैं, तो ट्रांसड्यूसर माउंटिंग फिक्स्चर या स्ट्रैपिंग सिस्टम का उपयोग करके बाहरी पाइप की सतह से जुड़ जाते हैं। ये सेंसर अल्ट्रासोनिक सिग्नल संचारित और प्राप्त करते हैं जो पाइप की दीवार से गुजरते हैं, बहते तरल पदार्थ के माध्यम से यात्रा करते हैं, और विपरीत दीवार के माध्यम से वापस लौटते हैं। पाइप में स्वयं दबाव होता है, प्रवाह मीटर नहीं।

तेल और गैस अनुप्रयोगों में,अल्ट्रासोनिक फ्लो मीटर पर क्लैंप {{0} लगाएंयह नियमित रूप से कई हजार पीएसआई पर चलने वाली पाइपलाइनों में प्रवाह को मापता है। उदाहरण के लिए, फ्लेक्सिम फ़्लक्सस श्रृंखला स्टील पाइपों के लिए "कोई अधिकतम दबाव सीमा नहीं" के साथ काम करती है, जैसा कि फ़ील्ड अनुप्रयोगों में दर्ज किया गया है। माप सिद्धांत अपरिवर्तित रहता है चाहे पाइप में 50 पीएसआई या 5,000 पीएसआई पर तरल पदार्थ हो।

प्रौद्योगिकी पर अल्ट्रासोनिक फ्लोमीटर क्लैंप कैसे काम करता है

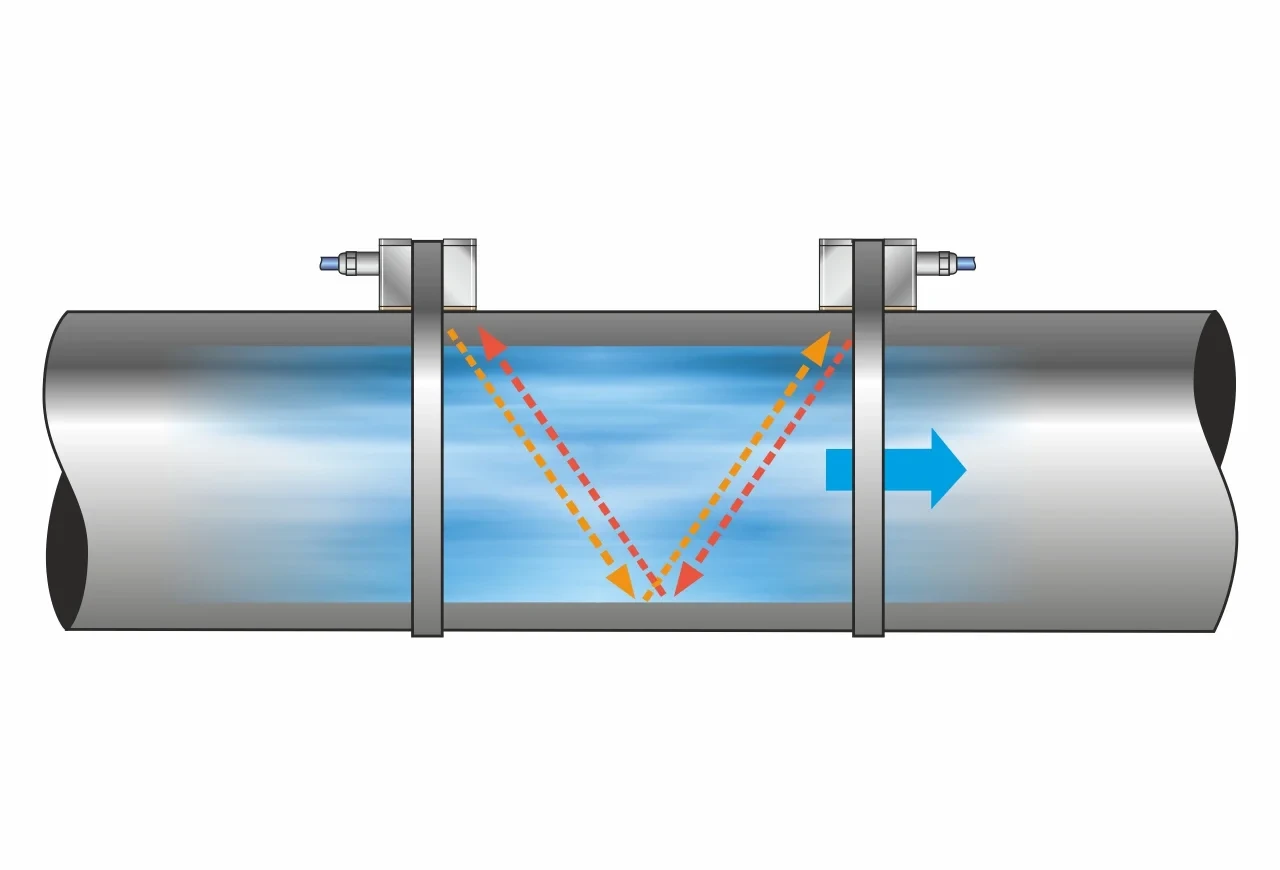

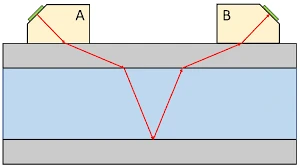

अल्ट्रासोनिक फ्लो मीटर क्लैंप {{0}ऑन एप्रोच ट्रांजिट समय माप का उपयोग करता है। पाइप के विपरीत किनारों पर लगे दो ट्रांसड्यूसर बहते हुए माध्यम से अल्ट्रासोनिक दालें भेजते हैं। एक नाड़ी प्रवाह की दिशा के साथ चलती है, दूसरी इसके विपरीत। इन संकेतों के बीच समय के अंतर से प्रवाह वेग का पता चलता है।

यह माप सिद्धांत पाइप की दीवार और तरल पदार्थ के माध्यम से ध्वनिक सिग्नल संचरण पर निर्भर करता है, आंतरिक दबाव पर नहीं। चाहे पानी को 100 पीएसआई पर मापना हो या कच्चे तेल को 2,000 पीएसआई पर मापना हो, पारगमन समय की गणना समान रहती है।

पानी और उच्च दबाव वाले तरल पदार्थों के लिए अल्ट्रासोनिक फ्लो मीटर पर क्लैंप

विभिन्न प्रकार के तरल पदार्थ अल्ट्रासोनिक माप के लिए अलग-अलग चुनौतियाँ पेश करते हैं, लेकिन दबाव स्वयं अल्ट्रासोनिक प्रवाह मीटर पर ठीक से स्थापित क्लैंप के लिए शायद ही कभी समस्याएँ पैदा करता है।

जल प्रणाली अनुप्रयोग

अल्ट्रासोनिक जल प्रवाह मीटर पर एक क्लैंप पूरे दबाव स्पेक्ट्रम में नगरपालिका जल वितरण, शीतलन प्रणाली और औद्योगिक प्रक्रिया जल को संभालता है। शहर के जलमार्ग आमतौर पर 40-100 पीएसआई पर काम करते हैं, जबकि बॉयलर फीडवाटर सिस्टम 3,000 पीएसआई से अधिक हो सकते हैं। यूनिट पर एक ही पोर्टेबल अल्ट्रासोनिक फ्लो मीटर क्लैंप दोनों अनुप्रयोगों को सटीक रूप से मापता है।

मुख्य अंतर पाइप की दीवार की मोटाई में है। उच्च दबाव वाले पानी के पाइपों में मोटी दीवारों का उपयोग होता है, जिसके लिए अधिक प्रवेश शक्ति वाले ट्रांसड्यूसर की आवश्यकता होती है। जब आप सेटअप के दौरान सही दीवार की मोटाई दर्ज करते हैं तो जल प्रतिष्ठानों के लिए अल्ट्रासोनिक फ्लो मीटर पर आधुनिक क्लैंप स्वचालित रूप से क्षतिपूर्ति करता है।

रासायनिक और हाइड्रोकार्बन सेवा

तरल प्रवाह मीटर दृष्टिकोण पर क्लैंप दबाव में संक्षारक या विषाक्त तरल पदार्थों के लिए विशेष रूप से मूल्यवान साबित होता है। रासायनिक प्रसंस्करण सुविधाएं इन मीटरों का उपयोग रिएक्टर फ़ीड, विलायक स्थानांतरण लाइनों और पॉलिमर उत्पादन धाराओं पर करती हैं जहां दबाव 1,500 पीएसआई या इससे अधिक तक पहुंच जाता है।

चूंकि द्रव कभी भी ट्रांसड्यूसर से संपर्क नहीं करता है, इसलिए सामग्री अनुकूलता अप्रासंगिक हो जाती है। फ्लो मीटर पर एक पोर्टेबल क्लैंप प्रत्येक लाइन में दबाव के स्तर की परवाह किए बिना एक ही सुविधा में सल्फ्यूरिक एसिड, सोडियम हाइड्रॉक्साइड और शुद्ध पानी को माप सकता है।

दबाव परीक्षण के लिए पोर्टेबल अल्ट्रासोनिक फ्लो मीटर क्लैंप चालू

फ्लो मीटर श्रेणी पर पोर्टेबल क्लैंप उच्च दबाव वाले वातावरण में अद्वितीय लाभ प्रदान करता है जहां अस्थायी माप की आवश्यकता होती है।

फ़ील्ड सत्यापन अनुप्रयोग

दबाव वाले सिस्टम को बंद किए बिना इनलाइन मीटर सटीकता को सत्यापित करने के लिए इंजीनियर उपकरणों पर पोर्टेबल अल्ट्रासोनिक फ्लो मीटर क्लैंप का उपयोग करते हैं। यह हिरासत हस्तांतरण अनुप्रयोगों में महत्वपूर्ण साबित होता है जहां माप संबंधी विवाद उत्पन्न होते हैं। एक तकनीशियन मिनटों में फ्लो मीटर अल्ट्रासोनिक प्रकार पर एक क्लैंप स्थापित कर सकता है, सत्यापन डेटा एकत्र कर सकता है, और इसे हटा सकता है, जबकि पाइपलाइन पूर्ण दबाव पर चल रही है।

रिफाइनरियां और रासायनिक संयंत्र उच्च दबाव प्रक्रिया धाराओं में प्रवाह समस्याओं के निवारण के लिए पोर्टेबल इकाइयों का रखरखाव करते हैं। जब ऑपरेटरों को पंप की समस्या या वाल्व की खराबी का संदेह होता है, तो अल्ट्रासोनिक फ्लो सेंसर पर पोर्टेबल क्लैंप प्रक्रिया में रुकावट के बिना तत्काल प्रवाह डेटा प्रदान करता है।

दबावयुक्त प्रणालियों में सुरक्षा लाभ

उच्च दबाव वाली लाइनों पर पारंपरिक इनलाइन मीटर स्थापित करने के लिए सिस्टम डिप्रेसुराइजेशन की आवश्यकता होती है, जिससे सुरक्षा जोखिम और उत्पादन हानि होती है। क्लैम्पोन फ्लो मीटर इन खतरों को पूरी तरह से समाप्त कर देता है। स्थापना या हटाने के दौरान कोई कटिंग, वेल्डिंग या दबाव सीमा का प्रवेश नहीं होता है।

खतरनाक सामग्री सेवा में यह सुरक्षा लाभ महत्वपूर्ण हो जाता है। उच्च दबाव वाली क्लोरीन लाइन या अमोनिया पाइपलाइन पर अल्ट्रासोनिक फ्लो सेंसर पर एक क्लैंप गीले फ्लोमीटर घटकों को स्थापित करने की तुलना में शून्य रिलीज जोखिम पैदा करता है।

अल्ट्रासोनिक फ्लो मीटर के प्रदर्शन पर क्लैंप को प्रभावित करने वाले तकनीकी कारक

जबकि दबाव सीधे फ्लो मीटर पर अल्ट्रासोनिक क्लैंप को सीमित नहीं करता है, कई संबंधित कारक उच्च दबाव अनुप्रयोगों में माप सटीकता को प्रभावित करते हैं।

पाइप सामग्री और दीवार की मोटाई

फ्लो मीटर क्लैंप विभिन्न पाइप सामग्रियों के साथ काम करता है, लेकिन उच्च दबाव प्रणाली आमतौर पर भारी दीवार स्टील पाइपिंग का उपयोग करती है। दीवार की मोटाई अल्ट्रासोनिक सिग्नल क्षीणन को प्रभावित करती है -मोटी दीवारों के लिए अधिक शक्तिशाली ट्रांसड्यूसर या वैकल्पिक माउंटिंग कॉन्फ़िगरेशन की आवश्यकता होती है।

मानक ट्रांसड्यूसर स्टील पाइप के लिए 25 मिमी तक की दीवार की मोटाई को संभालते हैं। इसके अलावा, विशेष उच्च पैठ वाले ट्रांसड्यूसर या रिफ्लेक्स माउंटिंग (जहां दोनों ट्रांसड्यूसर एक ही तरफ लगे होते हैं) आवश्यक हो जाते हैं। ट्रांसमीटर पर लगा अल्ट्रासोनिक फ्लो मीटर क्लैंप सेटअप गणना के दौरान दीवार की मोटाई को ध्यान में रखता है।

तापमान और दबाव संयोजन

उच्च -दबाव प्रणालियों में अक्सर ऊंचा तापमान शामिल होता है। जबकि टाइप अल्ट्रासोनिक फ्लो मीटर पर क्लैंप स्वतंत्र रूप से दबाव को संभालता है, संयुक्त चरम स्थितियों पर विचार करने की आवश्यकता होती है। मानक ट्रांसड्यूसर -40 डिग्री से +150 डिग्री तक संचालित होते हैं, विशेष उच्च तापमान वाले मॉडल 550 डिग्री तक विस्तारित होते हैं।

पाइप का तापमान दबाव की तुलना में दीवार की मोटाई की गणना और सिग्नल प्रसार वेग को अधिक प्रभावित करता है। संस्थापन पैरामीटर इन चरों के लिए क्षतिपूर्ति करते हैं। अल्ट्रासोनिक मीटर पर क्लैंप चालू करते समय, ऑपरेटर पाइप सामग्री, दीवार की मोटाई और द्रव गुणों को इनपुट करते हैं। दबाव केवल समीकरणों में प्रवेश करता है क्योंकि यह द्रव्यमान प्रवाह गणना के लिए द्रव घनत्व से संबंधित है।

अल्ट्रासोनिक फ्लो सेंसर सिग्नल गुणवत्ता पर क्लैंप

अल्ट्रासोनिक फ्लो सेंसर तकनीक पर आधुनिक क्लैंप चुनौतीपूर्ण परिस्थितियों में सटीकता बनाए रखने के लिए उन्नत डिजिटल सिग्नल प्रोसेसिंग को शामिल करता है। पंप या नियंत्रण वाल्व के साथ उच्च दबाव प्रणालियाँ कंपन और अशांति पैदा करती हैं जो माप स्थिरता को प्रभावित कर सकती हैं।

डिज़ाइन पर अल्ट्रासोनिक फ्लोमीटर क्लैंप परिष्कृत एल्गोरिदम के माध्यम से इन गड़बड़ी को फ़िल्टर करता है। हालाँकि, इंस्टॉलेशन की सर्वोत्तम प्रथाएँ अभी भी पंपों या जल्दी बंद होने वाले वाल्वों के ठीक निकट वाले स्थानों से बचने की सलाह देती हैं जहाँ दबाव अक्सर बढ़ता है।

वास्तविक-विश्व उच्च{{1}दबाव अल्ट्रासोनिक फ्लो मीटर क्लैंप-अनुप्रयोगों पर

कई क्षेत्रों में औद्योगिक सुविधाएं फ्लो मीटर अल्ट्रासोनिक तकनीक पर क्लैंप की दबाव क्षमताओं को प्रदर्शित करती हैं।

तेल व गैस उद्योग

अपस्ट्रीम उत्पादन: वेलहेड प्रवाह जहां दबाव अक्सर 3,000 पीएसआई से अधिक होता है, वहां उच्च दबाव संग्रहण प्रणालियों में संभावित रिसाव बिंदु बनाए बिना उत्पादन की निगरानी के लिए मीटर पर क्लैंप का उपयोग किया जाता है।

मिडस्ट्रीम पाइपलाइन: लंबी दूरी की कच्चे तेल और प्राकृतिक गैस ट्रांसमिशन लाइनें 800-1,400 पीएसआई पर काम करती हैंफ्लो मीटर पर अल्ट्रासोनिक क्लैंपपाइपलाइन में प्रवेश के बिना रिसाव का पता लगाने और प्रवाह सत्यापन के लिए।

डाउनस्ट्रीम रिफ़ाइनिंग: कैटेलिटिक क्रैकर्स, हाइड्रोट्रीटर्स और फ्रैक्शनेशन कॉलम में उच्च दबाव प्रक्रिया धाराएं अनुकूलन अध्ययन के दौरान अस्थायी माप के लिए इस तकनीक का उपयोग करती हैं। इन अनुप्रयोगों में पोर्टेबल अल्ट्रासोनिक फ्लो मीटर क्लैंप 200 डिग्री तक तापमान का सामना करता है।

रासायनिक प्रसंस्करण

रिएक्टर फ़ीड स्ट्रीम, पोलीमराइज़ेशन प्रक्रियाएं, और उच्च {{0}दबाव निष्कर्षण संचालन गैर-आक्रामक माप से लाभान्वित होते हैं। 1,800 पीएसआई मापने वाली पॉलीथीन रिएक्टर फ़ीड लाइन पर तरल प्रवाह मीटर पर एक क्लैंप दबाव सीमा से समझौता किए बिना महत्वपूर्ण प्रक्रिया नियंत्रण डेटा प्रदान करता है।

विद्युत उत्पादन

बिजली संयंत्रों में बॉयलर फीडवाटर सिस्टम 3,000+ पीएसआई पर काम करते हैं। अल्ट्रासोनिक जल प्रवाह मीटर पर क्लैंप महंगी इनलाइन मीटर स्थापना की आवश्यकता के बिना दक्षता अनुकूलन और पंप प्रदर्शन सत्यापन के लिए इन प्रवाह की निगरानी करता है।

टाइप अल्ट्रासोनिक फ्लो मीटर पर सही क्लैंप का चयन करना

उच्च दबाव सेवा के लिए उपयुक्त अल्ट्रासोनिक फ्लो मीटर क्लैंप चुनने के लिए दबाव रेटिंग से परे कई विशिष्टताओं पर ध्यान देने की आवश्यकता होती है।

ट्रांसड्यूसर चयन मानदंड

ट्रांसड्यूसर को अपनी पाइप सामग्री, व्यास और दीवार की मोटाई से मिलाएं। उच्च दबाव वाली पाइपों की दीवारें आम तौर पर मोटी होती हैं, जिसके लिए निम्न की आवश्यकता होती है:

उच्च -पेनेट्रेशन ट्रांसड्यूसरदीवार की मोटाई 12-25 मिमी के लिए

चौड़े -बीम ट्रांसड्यूसरबड़े व्यास वाले उच्च - दबाव वाले पाइपों के लिए

उच्च-तापमान ट्रांसड्यूसरयदि सिस्टम भी गर्म चलता है

मानक ट्रांसड्यूसर अधिकांश अनुप्रयोगों के लिए काम करते हैं, लेकिन दबाव वर्ग, पाइप आकार और तापमान के चरम संयोजन के लिए विशेष सेंसर की आवश्यकता हो सकती है।

माउंटिंग सिस्टम आवश्यकताएँ

उच्च दबाव वाले जहाजों में अक्सर इन्सुलेशन, कोटिंग्स या सीमित पहुंच होती है। फ्लो मीटर पर पोर्टेबल क्लैंप में निम्नलिखित के लिए उपयुक्त माउंटिंग हार्डवेयर शामिल होना चाहिए:

मोटे इन्सुलेशन को हटाना और बदलना

उच्च दबाव वाली पाइपिंग के आसपास सीमित कार्य स्थान

सुरक्षित लगाव जो सिस्टम कंपन का सामना करता है

अस्थायी माप के लिए त्वरित स्थापना और निष्कासन

रेल माउंटेड सिस्टम स्थायी निगरानी के लिए सबसे स्थिर इंस्टॉलेशन प्रदान करते हैं, जबकि चेन माउंटेड सिस्टम पोर्टेबल अनुप्रयोगों के लिए लचीलापन प्रदान करते हैं।

सिग्नल प्रोसेसिंग क्षमताएँ

उन्नत डीएसपी (डिजिटल सिग्नल प्रोसेसिंग) सटीकता बनाए रखने में मदद करता है जब पाइप कंपन या प्रवाह अशांति माप चुनौतियां पैदा करती है। निम्न प्रकार के मॉडलों पर फ्लो मीटर क्लैंप देखें:

विभिन्न प्रवाह स्थितियों के लिए अनुकूली सिग्नल प्रोसेसिंग

पंप सिस्टम के लिए शोर फ़िल्टरिंग

इष्टतम सिग्नल शक्ति के लिए स्वचालित लाभ नियंत्रण

बेहतर सटीकता के लिए बहु-पथ माप

अल्ट्रासोनिक मीटर अनुप्रयोगों पर क्लैंप के लिए इंस्टालेशन की सर्वोत्तम प्रक्रियाएँ

उचित स्थापना दबाव के स्तर से कहीं अधिक माप सटीकता निर्धारित करती है। फ्लो मीटर पर किसी भी अल्ट्रासोनिक क्लैंप के साथ विश्वसनीय परिणामों के लिए इन दिशानिर्देशों का पालन करें।

पाइप की तैयारी

ट्रांसड्यूसर माउंटिंग स्थानों पर पाइप की सतह को अच्छी तरह से साफ करें। पेंट, जंग या स्केल आंतरिक दबाव की परवाह किए बिना ध्वनिक युग्मन में हस्तक्षेप करते हैं। उच्च दबाव वाली पाइपिंग में अक्सर सुरक्षात्मक कोटिंग्स होती हैं जिन्हें सेंसर संपर्क के लिए छोटे क्षेत्रों में हटाया जाना चाहिए।

ट्रांसड्यूसर चेहरे और पाइप की सतह के बीच उदारतापूर्वक ध्वनिक युग्मन यौगिक लागू करें। यह अल्ट्रासोनिक ट्रांसमिशन को अवरुद्ध करने वाले वायु अंतराल को समाप्त करता है। यौगिक प्रकार को ऑपरेटिंग तापमान से मेल खाना चाहिए -मानक यौगिक 150 डिग्री तक काम करते हैं, जबकि विशेष यौगिक उच्च तापमान को संभालते हैं।

ट्रांसड्यूसर पोजिशनिंग

सीधे पाइप की आवश्यकताएं उच्च दबाव वाली प्रणालियों पर समान रूप से लागू होती हैं। फ्लो मीटर अल्ट्रासोनिक प्रकार के क्लैंप को सटीक रीडिंग के लिए 10 व्यास के सीधे पाइप अपस्ट्रीम और 5 व्यास डाउनस्ट्रीम की आवश्यकता होती है। कोहनी, वाल्व और टीज़ प्रवाह प्रोफ़ाइल में गड़बड़ी पैदा करते हैं जो दबाव की परवाह किए बिना माप सटीकता को प्रभावित करते हैं।

सीमित स्थानों में उच्च दबाव अनुप्रयोगों के लिए जहां सीधे पाइप की आवश्यकताओं को पूरा नहीं किया जा सकता है, उन डिज़ाइनों पर मल्टी {{1} पथ अल्ट्रासोनिक फ्लो मीटर क्लैंप {{2} पर विचार करें जो प्रवाह प्रोफ़ाइल विरूपण की भरपाई करते हैं।

सिस्टम पैरामीटर्स

कमीशनिंग के दौरान सटीक पाइप पैरामीटर दर्ज करें:

बहरी घेरा: परिशुद्धता के लिए कैलीपर्स से मापें

दीवार की मोटाई: यदि संभव हो तो अल्ट्रासोनिक मोटाई गेज का उपयोग करें

पाइप सामग्री: उचित ध्वनि वेग के लिए सटीक सामग्री ग्रेड का चयन करें

द्रव प्रकार: सही घनत्व और ध्वनि वेग गणना के लिए निर्दिष्ट करें

माप सटीकता के लिए ये पैरामीटर ऑपरेटिंग दबाव से अधिक मायने रखते हैं। गलत दीवार मोटाई वाली इकाई पर पोर्टेबल अल्ट्रासोनिक फ्लो मीटर क्लैंप किसी भी दबाव स्तर पर त्रुटियां उत्पन्न करेगा।

रखरखाव और दीर्घकालिक प्रदर्शन

अल्ट्रासोनिक फ्लो मीटर क्लैंप {{0}ऑन उच्च दबाव सेवा जीवन और रखरखाव आवश्यकताओं में विशिष्ट लाभ प्रदान करता है।

नियमित रखरखाव कार्य

आवधिक रखरखाव में सिस्टम के पूर्ण दबाव पर चलने के दौरान की जाने वाली सरल जाँचें शामिल होती हैं:

सुरक्षित संपर्क के लिए ट्रांसड्यूसर माउंटिंग का निरीक्षण करें

सत्यापित करें कि युग्मन यौगिक सूखा या ख़राब नहीं हुआ है

केबल कनेक्शन और सिग्नल गुणवत्ता की जाँच करें

मान्य पाइप पैरामीटर इनपुट सटीक रहते हैं

इन कार्यों में कुछ मिनट लगते हैं और इसके लिए किसी सिस्टम शटडाउन, किसी सीमित स्थान में प्रवेश और बाद में किसी दबाव परीक्षण की आवश्यकता नहीं होती है। एक महत्वपूर्ण उच्च दबाव लाइन पर अल्ट्रासोनिक प्रवाह सेंसर पर क्लैंप को सामान्य संचालन के दौरान सर्विस किया जा सकता है।

दबाव सेवा में दीर्घायु

हिलने-डुलने वाले हिस्सों और गीले घटकों की अनुपस्थिति का मतलब है कि माप उपकरण को कोई दबाव-प्रेरित टूट-फूट महसूस नहीं होती है। जबकि दशकों तक दबाव वाली सेवा के दौरान पाइप खुद ही थक सकता है या खराब हो सकता है, क्लैम्पॉन फ्लो मीटर तब तक अप्रभावित रहता है जब तक पाइप की अखंडता अल्ट्रासोनिक ट्रांसमिशन के लिए पर्याप्त रहती है।

इसकी तुलना उच्च दबाव वाली सेवा में इनलाइन मीटर से करें, जहां सील का क्षरण, बियरिंग घिसाव और दबाव सीमा रखरखाव निरंतर लागत और सुरक्षा संबंधी चिंताएं पैदा करता है। प्रकार पर फ्लो मीटर क्लैंप इन समस्याओं को पूरी तरह से समाप्त कर देता है।

अक्सर पूछे जाने वाले प्रश्नों

क्या अल्ट्रासोनिक फ्लो मीटर पर क्लैंप कम दबाव पर भी माप सकता है?

हां, फ्लो मीटर पर आधुनिक अल्ट्रासोनिक क्लैंप वैक्यूम से अधिकतम पाइप रेटिंग तक पूर्ण दबाव सीमा पर काम करता है। कुछ उन्नत मॉडल स्टील पाइप में भी वायुमंडलीय दबाव को मापते हैं। माप सिद्धांत विभिन्न दबावों से जुड़े द्रव घनत्व परिवर्तनों के लिए स्वचालित रूप से अनुकूलित होता है, जिससे एक मीटर निम्न और उच्च दबाव दोनों अनुप्रयोगों के लिए उपयुक्त हो जाता है।

क्या पाइप की दीवार की मोटाई मीटर पर क्लैंप के साथ उच्च दबाव माप को प्रभावित करती है?

दीवार की मोटाई सिग्नल ट्रांसमिशन दूरी को प्रभावित करती है लेकिन दबाव क्षमता को नहीं। उच्च दबाव वाले पाइपों में मोटी दीवारों के लिए अधिक शक्तिशाली ट्रांसड्यूसर की आवश्यकता होती है और ट्रांसड्यूसर के बीच अधिक दूरी की आवश्यकता हो सकती है। फ्लो मीटर पर पोर्टेबल क्लैंप सेटअप के दौरान दीवार की मोटाई की भरपाई करता है, दबाव वर्ग पाइपिंग विनिर्देशों की परवाह किए बिना सटीक रीडिंग सुनिश्चित करता है। उचित सिग्नल पथ की गणना करने के लिए आपको ट्रांसमीटर के लिए सही दीवार की मोटाई का इनपुट करना होगा।

क्या अल्ट्रासोनिक फ्लो मीटर क्लैंप के साथ प्लास्टिक पाइपों के लिए दबाव की कोई सीमा है?

सीमा पाइप की दबाव रेटिंग से आती है, प्रवाह मीटर से नहीं। एचडीपीई या पीवीसी पाइपों में स्टील की तुलना में कम दबाव रेटिंग होती है, लेकिन अल्ट्रासोनिक जल प्रवाह मीटर पर क्लैंप पाइप की सुरक्षित संचालन सीमा के भीतर सटीक रूप से मापता है। ध्यान दें कि प्लास्टिक पाइप दबाव में फैल सकते हैं, जिससे उच्च सटीकता अनुप्रयोगों के लिए मीटर सेटअप में व्यास मुआवजे की आवश्यकता होती है।

उच्च दबाव वाले सिस्टम में इनलाइन मीटर की तुलना में सटीकता पर क्लैम्प{0}कैसे काम करता है?

अल्ट्रासोनिक फ्लो मीटर प्रकार पर ट्रांजिट टाइम क्लैंप की सटीकता आमतौर पर रीडिंग के ±0.5% से ±2% तक होती है, जो गुणवत्ता वाले इनलाइन मीटर के बराबर होती है। मुख्य सटीकता अंतर दबाव प्रभाव के बजाय स्थापना गुणवत्ता और अंशांकन से उत्पन्न होता है। अत्यधिक अशांत उच्च दबाव प्रवाह में इनलाइन मीटर के मामूली फायदे हो सकते हैं जहां सटीक प्रवाह प्रोफाइलिंग मायने रखती है, लेकिन अधिकांश अनुप्रयोगों के लिए अल्ट्रासोनिक प्रवाह सेंसर पर क्लैंप समान रूप से कार्य करता है।

अंतिम विचार

इस सवाल का कि क्या प्रौद्योगिकी पर अल्ट्रासोनिक फ्लो मीटर क्लैंप उच्च दबाव को संभाल सकता है, इसका एक स्पष्ट उत्तर है: दबाव स्वयं मीटरों पर उचित रूप से चयनित और स्थापित क्लैंप पर कोई सीमा नहीं लगाता है। बाहरी माउंटिंग सिद्धांत का मतलब है कि आप एक दबाव पोत डिज़ाइन नहीं कर रहे हैं, आप मौजूदा दबाव सीमा पर सेंसर लगा रहे हैं।

आपके चयन मानदंड को दबाव रेटिंग के बजाय पाइप विशेषताओं, द्रव गुणों और स्थापना वातावरण पर ध्यान केंद्रित करना चाहिए। दीवार की मोटाई और तापमान के अनुसार ट्रांसड्यूसर विनिर्देशों का मिलान करें। सटीक माप के लिए पर्याप्त सीधे पाइप अनुभाग सुनिश्चित करें। उचित ध्वनिक युग्मन और सुरक्षित माउंटिंग लागू करें।

500 पीएसआई जल वितरण से लेकर 5,000 पीएसआई हाइड्रोकार्बन प्रसंस्करण तक के उच्च दबाव वाले अनुप्रयोगों के लिए, अल्ट्रासोनिक मीटर पर क्लैंप सुरक्षा जोखिमों, स्थापना जटिलता और इनलाइन मीटर को भेदने वाले दबाव के चल रहे रखरखाव संबंधी चिंताओं के बिना सटीक, विश्वसनीय माप प्रदान करता है।
